从”电记忆”的物理本质到微纳世界的工程应用与仿真
想象这样一个场景：一个只有头发丝粗细的微泵，正在人体血管中精准输送药物；一颗比芝麻还小的加速度计，在你手机跌落的瞬间触发保护机制；一枚指甲盖大小的存储芯片，在断电十年后依然忠实保存着你的密钥。
这些看似毫不相干的技术，背后有一个共同的”主角”——铁电材料。
它不是铁，也不带磁性，但它有一种近乎”超能力”的本领：电记忆。给它一个电场，它就能”记住”方向；撤掉电场，它依然保持——就像一种微观世界的”便签纸”。更妙的是，这种记忆还能被改写，而改写的”笔”不过是一定强度的外加电场。
今天，我们就来系统地认识这位MEMS领域的隐形功臣——从它”为什么会记忆”的物理本质，到它在微纳世界的各种应用，再到工程师们如何用仿真手段在计算机里”复刻”它的行为。
一、铁电材料：一块会”记忆”的晶体
1.1 自发极化——不需要外场的”内置偏好”
大多数绝缘体在外加电场时才会产生极化——正负电荷中心分离，材料对外显示电性。但铁电材料不同：即使没有任何外加电场，它的正负电荷中心就已经分离了，每个晶胞天生自带一个电偶极矩。
这就像一群人站在操场上，普通材料里大家面朝各个方向、乱七八糟；而铁电材料里，每个”小分队”（电畴）的人自发地朝同一个方向站好，整整齐齐。这种无需外场就存在的极化，叫做自发极化（Spontaneous Polarization）。

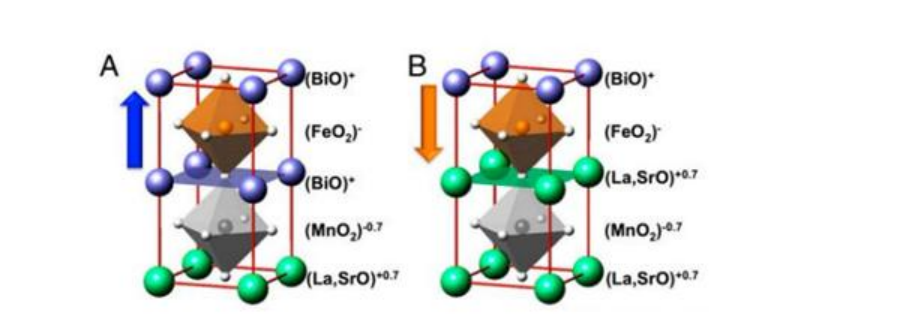

▲ 铁电材料自发极化方向示意图：BiFeO₃ 薄膜在不同界面终止层下可形成两种相反的极化方向（A：BiO 界面，极化向上；B：SrO 界面，极化向下）。这说明自发极化并非随机出现，而是有确定的矢量方向，可以被材料界面条件调控。（图源：极点仪器 / BiFeO₃ 极化配位文献）
关键来了：自发极化的方向不是一成不变的。给它一个足够强的反向电场，这些”小分队”就会集体转向——而且转完之后就不回去了。这正是铁电材料”记忆”的来源。
1.2 电滞回线——铁电性的”指纹”
如果我们画一张图：横轴是外加电场E，纵轴是极化强度P，然后慢慢增大电场再反向——你会得到一条封闭的曲线，这就是大名鼎鼎的电滞回线（P-E Hysteresis Loop）。
电滞回线是铁电材料的”指纹”。它有几个关键参数：
- 饱和极化Ps：电场足够大时，所有电畴都沿电场方向排列，极化达到最大值
- 剩余极化Pr：电场撤为零时，材料”记住”的极化值——这是存储应用的核心
- 矫顽场Ec：要把极化”清零”所需施加的反向电场——相当于”擦除记忆”的代价

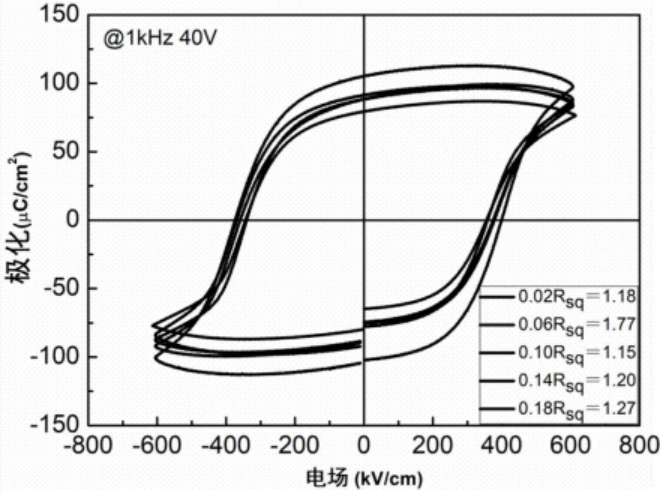

▲ 真实测量的 P-E 电滞回线（1kHz, 40V 测试条件）。横轴为外加电场（kV/cm），纵轴为极化强度（μC/cm²）。不同曲线对应不同串联电阻 Rsq 下的测试结果。可以清楚看到剩余极化 Pr 与矫顽场 Ec 两个关键参数。（图源：百度百科 / 实验测试数据）
如果你对铁磁材料有所了解，电滞回线和磁滞回线简直是”亲兄弟”——一个描绘电的响应，一个描绘磁的响应。事实上，”铁电”这个名字就来源于此：铁电性（Ferroelectricity）和铁磁性（Ferromagnetism）在数学描述上高度平行，都有自发序参量、都有滞后回线、都有相变温度——只不过铁电的序参量是极化P，铁磁的是磁化M。
⚡ 一个常见的误解：铁电材料并不含铁！”Ferro-“这个前缀只是借用铁磁性的类比，表示”类似铁磁的行为”。大多数铁电材料是氧化物陶瓷或有机高分子，跟铁元素没有半毛钱关系。
1.3 居里温度——”记忆”消失的临界点
铁电性不是永恒的。每种铁电材料都有一个居里温度（Curie Temperature, Tc），当温度升高超过这个值，材料从铁电相转变为顺电相（Paraelectric Phase）——自发极化消失了，”记忆”功能也没了。
这就像水在100°C以上会变成蒸汽一样，居里温度就是铁电性的”沸点”。超过它，晶格的热振动大到足以打乱电畴的有序排列，极化方向变得随机，电滞回线消失。

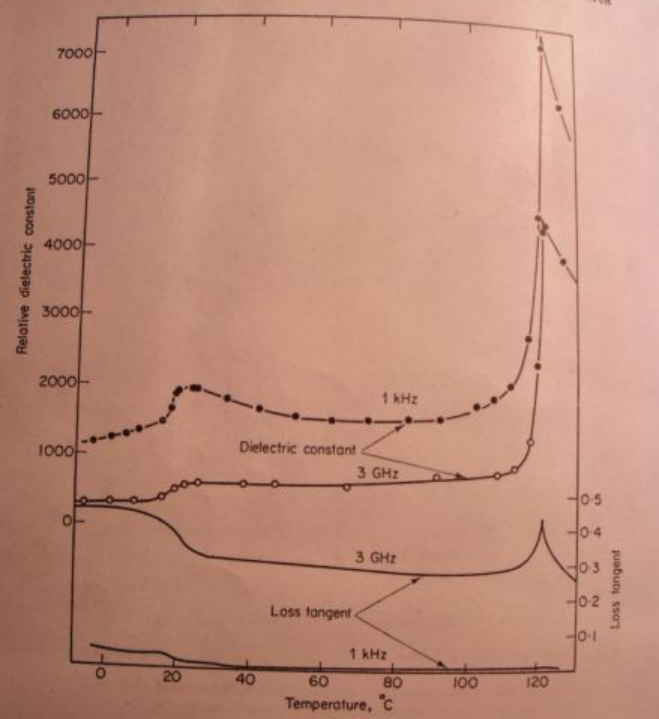

▲ 钛酸钡（BaTiO₃）的相对介电常数与温度关系曲线（1kHz、3GHz 两种频率）。注意横轴温度 120°C 附近（Tc），介电常数急剧飙升到 7000 以上——这就是居里温度处的”介电反常峰”。一旦越过 Tc，介电常数和损耗都骤降，意味着铁电性消失，材料进入顺电相。（图源：百度百科 / 经典 BaTiO₃ 介电数据）
不同材料的居里温度差异很大：
- BaTiO₃（钛酸钡）：约120°C——室温下是铁电相，但温度稍高就不行了
- PZT（锆钛酸铅）：约250-400°C（取决于Pb/Zr比例）——工程应用的主力
- PVDF（聚偏氟乙烯）：约100°C——柔性材料，适合可穿戴场景
在设计MEMS器件时，工作温度必须低于居里温度，这是最基本的”红线”。
1.4 压电效应——铁电的”运动天赋”
几乎所有铁电材料都具有压电效应（Piezoelectric Effect）：施加应力→产生电荷（正压电效应），施加电场→产生形变（逆压电效应）。

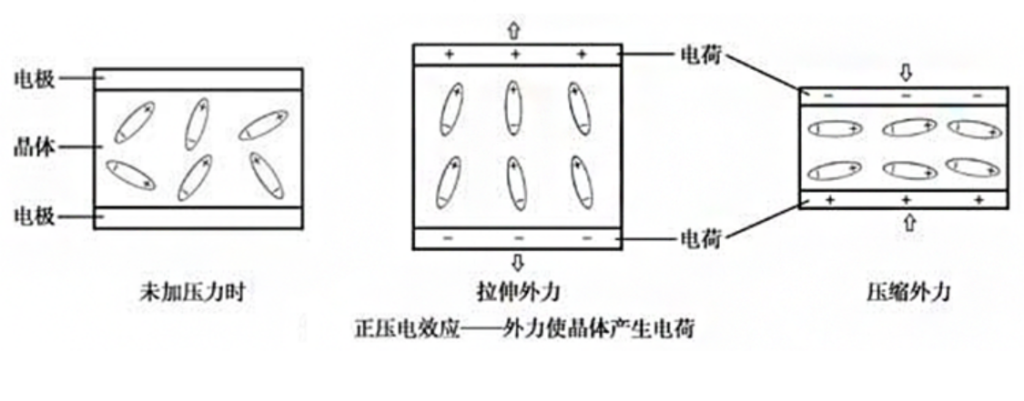

▲ 正压电效应原理：未加压力时晶体内部电偶极矩随机分布，对外不显电性；施加拉伸外力时，晶体被拉长，偶极矩趋于一致，晶体两端产生等量异号电荷；施加压缩外力时，电荷极性反转。铁电材料同时具备正/逆压电效应，是 MEMS 驱动器的物理基础。（图源：哈尔滨芯明天科技）
这意味着铁电材料不仅能”记忆”，还能”运动”——这是它在MEMS驱动器中大放异彩的根本原因。可以说，铁电性赋予它存储能力，压电性赋予它驱动能力，两者合一，让铁电材料成为MEMS领域的”瑞士军刀”。
1.5 典型铁电材料速览
| 材料 | 类型 | 居里温度 | 核心优势 | 典型应用 |
| PZT（锆钛酸铅） | 陶瓷 | 250-400°C | 压电系数高、驱动能力强 | 微泵、微镜、加速度计 |
| BaTiO₃（钛酸钡） | 陶瓷 | ~120°C | 经典模型材料、研究最充分 | 电容器、基础研究 |
| PVDF（聚偏氟乙烯） | 高分子 | ~100°C | 柔性、可弯曲、生物相容 | 可穿戴传感器、能量收集 |
| BST（钛酸锶钡） | 陶瓷 | 可调（组分依赖） | 高频可调、低损耗 | 射频MEMS、可调电容 |
| HfO₂（氧化铪） | 薄膜 | >400°C | CMOS兼容、超薄铁电层 | FeFET、新型铁电存储 |
其中，PZT是MEMS领域的”老大哥”，占据了大半壁江山；而HfO₂则是近年来的”新星”——它的铁电性在超薄膜中被发现，且与CMOS工艺兼容，为铁电存储的未来打开了新大门。
二、MEMS中的铁电：从驱动到存储的”全家桶”
MEMS（微机电系统，Micro-Electro-Mechanical Systems）是在微米尺度上将机械结构与电子控制集成的系统。铁电材料在MEMS中的应用，几乎覆盖了”感知—驱动—存储—供能”的完整链条。
2.1 压电驱动——MEMS的”肌肉”
铁电材料最直观的应用就是压电驱动：给一片PZT薄膜通上电压，它就能产生微米乃至纳米级的精密位移。
微泵（Micro Pump）：在PZT薄膜上施加交变电压，薄膜周期性弯曲，像”呼吸”一样驱动流体流动。这种微泵可以植入人体，实现靶向给药——药物以精确的速率被推送到病灶，副作用大幅降低。

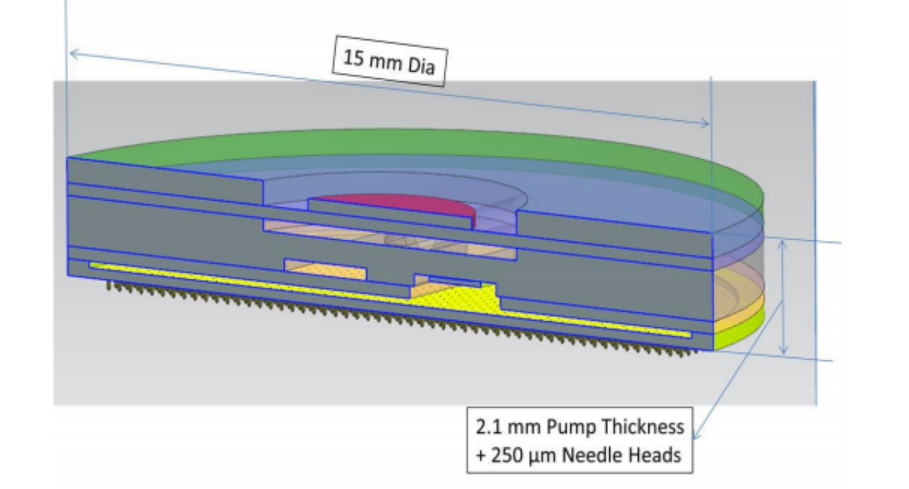

▲ 压电微泵的 COMSOL 仿真模型：直径 15mm，厚度 2.1mm + 250μm 针头阵列。可以看到 PZT 压电层、硅基底、流体腔体的多层结构。这类微泵可搭载微针阵列透皮给药，实现精准药物递送。（图源：COMSOL Multiphysics 官方博客）
微镜（Micro Mirror）：DMD（数字微镜器件）是投影仪和光刻机的核心。每个微镜背后都有驱动机构，PZT驱动器能在微秒级响应，让镜面偏转±12°。数百万个微镜协同工作，就构成了你看到的画面。
纳米定位台：在半导体光刻、原子力显微镜（AFM）中，需要亚纳米级的定位精度。PZT驱动的纳米定位台，凭借压电材料的逆压电效应，可以实现皮米（10⁻¹² m）级的位移分辨率。
2.2 铁电存储——断电不丢数据的”持久记忆”
FeRAM（铁电随机存储器） 利用铁电材料的剩余极化来存储0和1两种状态。与传统Flash相比，FeRAM有几个杀手锏：
- 写入速度极快：纳秒级写入，比Flash快1000倍以上
- 写入耐久性高：可擦写10¹⁰~10¹⁴次，远超Flash的10⁵次
- 低功耗：写入电压只需1.5-3V，且写入过程几乎不发热
- 抗辐射：在太空等高辐射环境下仍可靠工作

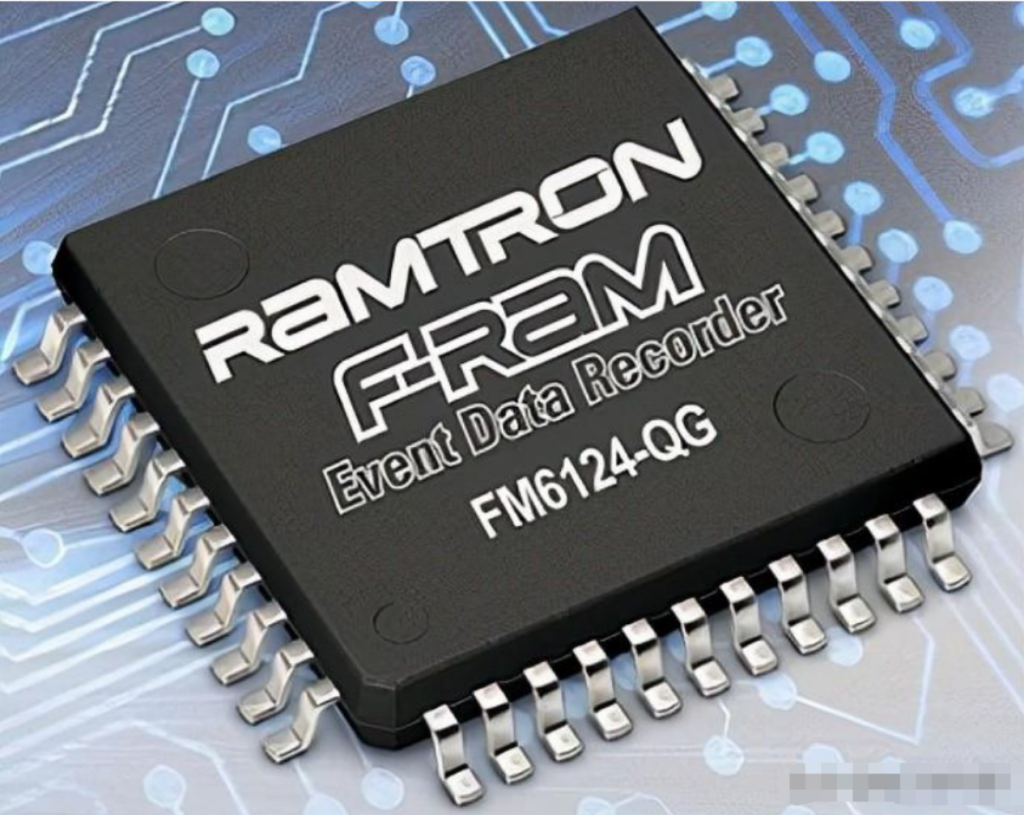

▲ 商用 FeRAM 芯片实物：Ramtron（现 Cypress）FM6124-QG 事件数据记录芯片。FeRAM 凭借纳秒级写入、10¹⁴ 次擦写寿命、零功耗数据保持等特性，广泛用于汽车行驶记录仪、智能电表、工业控制等高可靠性场景。（图源：达盛唐 / Ramtron 芯片图）
当然，FeRAM也有短板——存储密度不如Flash/NAND，且”读”操作是破坏性的（读后需要重写）。但在汽车电子、智能卡、航天等对可靠性要求极高的场景，FeRAM是不可替代的选择。
近年来，基于HfO₂铁电薄膜的FeFET（铁电场效应晶体管） 正在成为研究热点——它有望实现非破坏性读取，且与CMOS工艺完全兼容，可能引领下一代铁电存储的变革。
2.3 传感器——MEMS的”神经末梢”
压电加速度计：利用正压电效应，将机械加速度转化为电信号。PZT加速度计在汽车安全气囊触发系统中广泛应用——碰撞瞬间产生的加速度让PZT产生电荷，信号被拾取后触发气囊弹出。响应速度之快，是其他传感原理难以企及的。
声表面波（SAW）传感器：在压电基底上激发声表面波，当环境温度、压力或气体浓度变化时，声波的传播特性（频率、相位、衰减）会发生变化，据此实现高灵敏度传感。SAW传感器无需电源，可通过无线射频读出——这在恶劣环境监控中极具优势。
2.4 能量收集——从振动中”薅”电
环境中到处是振动——机器运转、人体运动、车辆行驶……PVDF薄膜可以将这些机械振动转化为电能，为低功耗传感器供电。虽然输出功率不大（μW-mW级），但对于那些”装上就不管”的物联网传感器节点来说，这可能是比电池更优的方案——没有电池，就没有更换电池的问题。
三、仿真模型：在计算机里”复刻”铁电行为
在动手做器件之前，工程师们需要先用仿真来预测铁电材料的行为。但铁电材料的仿真并不简单——它的核心特征是迟滞（Hysteresis），即输出不仅取决于当前输入，还取决于历史路径。这意味着铁电材料是一个”有记忆”的系统，传统的线性本构关系（如简单的应力-应变关系）完全不够用。
不同的模型，本质上是在”记忆的精度”和”计算的代价”之间做不同的权衡。
3.1 Landau-Devonshire理论——从热力学出发的”大统一”
Landau-Devonshire唯象理论是从热力学出发，将铁电体的Gibbs自由能展开为极化P的幂级数：
其中，α与温度相关：α = (T − Tc)/(2ε₀C)，当T < Tc时α为负，自由能在非零P处出现极小值，铁电态自然涌现。
这个理论的精妙之处在于：仅仅通过一个温度相关的系数α，就自然地解释了铁电相变。它像一个”热力学开关”——温度低于Tc，系统”选择”铁电态；温度高于Tc，系统”切换”为顺电态。
优点：物理图像清晰，能描述相变行为；可以推导出P-E关系、介电常数-温度关系等宏观性质；参数有明确的物理意义，可从实验标定。
局限：描述的是宏观均匀的极化行为，无法捕捉电畴结构；对电滞回线的描述是”理想化”的，与实验回线有差距；难以处理畴壁运动等微观动力学。
适用场景：器件级快速估算、相变温度预测、材料筛选的第一步。
3.2 Preisach模型——迟滞的”超级算子”
Preisach模型最初是为铁磁材料提出的，后来被”移植”到铁电领域。它的核心思想非常优雅：将复杂的迟滞回线分解为无穷多个简单的”基本迟滞算子”的叠加。
每个基本算子就是一个方形的子回线——当输入超过”上线”时输出翻转，低于”下线”时翻回。不同算子有不同的翻转阈值，把它们全部叠加起来，就得到了真实的电滞回线。
想象一下：铁电材料内部有无数个”小开关”，每个小开关有自己的触发阈值。整个材料的宏观行为，就是所有小开关状态的加权平均。Preisach模型要做的，就是找到这些”小开关”的分布函数（即Preisach密度函数）。
优点：精度极高，只要密度函数标定得当，可以精确复现任意复杂的电滞回线；数学框架成熟，有系统的参数辨识方法；可以处理非小信号、非线性的动态行为。
局限：参数标定复杂；没有物理直觉——它是一个”黑箱”；计算量随算子数量增加而增长；难以与其他物理场（力学、热学）耦合。
适用场景：需要精确迟滞建模的驱动器控制、FeRAM读写电路设计。
3.3 Jiles-Atherton模型——物理驱动的迟滞描述
Jiles-Atherton模型（J-A模型）同样源自铁磁领域。与Preisach的纯数学路线不同，J-A模型试图从物理机制出发描述迟滞：
- 无滞回（Anhysteretic）极化：理想情况下，材料在无缺陷、无钉扎时的响应（用Langevin函数描述）
- 迟滞来源：畴壁被缺陷”钉扎”（Pinning），导致不可逆的畴壁运动
- 用一个钉扎参数k来量化畴壁运动的阻力——k越大，迟滞越明显
优点：参数有物理含义（钉扎强度、畴间耦合等）；参数数量少（通常5个），比Preisach更容易标定；可以解释迟滞的物理来源。
局限：精度不如Preisach，特别是在回线形状的细节上；最初为铁磁开发，”移植”到铁电时某些假设需要调整；对非对称回线的描述能力有限。
适用场景：需要物理直觉的初步设计、教学演示、快速估算。
3.4 相场法（Phase Field）——”看见”电畴的演化
前面三个模型描述的都是宏观极化行为，看不到”电畴”——就像只看到海面的波浪，看不到海水内部的对流。
相场法则不同：它在空间网格上求解每个点的极化矢量场P(x, y, z, t)，让电畴结构及其演化过程”肉眼可见”。
其核心是求解时间依赖的Ginzburg-Landau方程（TDGL）：
其中F是包含梯度项的自由能泛函，L是动力学系数。这个方程让极化从高自由能态”流动”到低自由能态——就像水从高处流向低处，自然地形成电畴结构。
优点：物理保真度最高，能捕捉电畴成核、长大、合并的全过程；可以研究畴壁运动、缺陷效应、尺寸效应等微观机制；三维仿真可以预测微纳器件的极化分布。
局限：计算量极大，三维相场仿真需要求解数百万个自由度，通常需要超算；时间尺度受限——模拟时间通常在ns-μs量级，难以覆盖宏观时间；参数标定需要第一性原理计算或精细实验。
适用场景：新材料的电畴行为研究、微纳器件的失效机理分析、论文级研究。
3.5 模型选择指南
| 模型 | 精度 | 计算代价 | 物理直觉 | 多场耦合 | 典型用途 |
| Landau-Devonshire | 中 | 低 | 高 | 可实现 | 相变预测、快速估算 |
| Preisach | 高 | 中 | 低 | 困难 | 精确迟滞建模、控制设计 |
| Jiles-Atherton | 中 | 低 | 中 | 可扩展 | 初步设计、物理理解 |
| 相场法 | 最高 | 极高 | 最高 | 可实现 | 电畴研究、论文仿真 |
一句话总结：快速选型用Landau，精确建模用Preisach，物理理解用J-A，”看见”电畴用相场。
四、有限元仿真实战：让铁电”活”在你的屏幕上
理论模型讲完了，接下来是工程师们最关心的实操问题：怎么在有限元软件里真的跑起来？
4.1 商业软件的选择
目前主流的三大有限元软件对铁电/压电仿真的支持程度各有不同：
COMSOL Multiphysics ⭐推荐
- 内置”压电效应”物理场接口，直接支持力-电耦合
- 支持自定义本构关系——可以通过”弱形式”或”外部材料”接口实现Preisach等迟滞模型
- 多物理场耦合是COMSOL的强项，力-电-热-流体的组合非常方便
- 后处理和可视化直观
ANSYS
- Mechanical模块支持压电分析（Static/Transient/Harmonic）
- APDL或Python脚本可以实现自定义材料模型
- 在结构-电磁耦合方面需要通过耦合场模块桥接
- 适合大型结构问题
Abaqus
- 通过用户子程序（UMAT/VUMAT）实现压电/铁电本构
- 灵活性极高，但需要自己写材料模型代码
- 在非线性力学方面优势明显
- 适合有编程能力的用户深度定制
💡 新手建议：从COMSOL起步，它的图形化界面和内置物理场接口让学习曲线更平缓。等你有经验后，再根据需要转向ANSYS或Abaqus。
4.2 建模流程六步走
不管用什么软件，铁电MEMS仿真的核心流程都是类似的：
Step 1：材料参数标定
这是最关键也最容易被忽视的一步。铁电材料的本构参数决定了仿真的”灵魂”——垃圾进，垃圾出。
对于PZT，你需要至少准备以下参数：
- 弹性常数矩阵（cE或sE）：6×6矩阵，描述力学行为
- 压电常数矩阵（d或e）：3×6矩阵，描述力-电耦合强度
- 介电常数矩阵（εT或εS）：3×3矩阵，描述电学响应
- 密度ρ、阻尼参数
这些参数可以从材料供应商的数据手册获取（如PI Ceramic、Morgan Electro Ceramics等），也可以从文献中查找。对于薄膜PZT，参数可能与体材料有显著差异——薄膜的残余应力、晶粒取向、界面效应都会改变本构行为，务必注意。
Step 2：几何建模
- 2D轴对称 vs 3D：如果器件具有旋转对称性（如圆膜微泵），2D轴对称模型可以大幅减少计算量
- 薄膜结构可以用壳单元或薄层实体单元
- 注意几何特征的取舍——过度简化会丢失关键物理，过度细化会拖慢计算
Step 3：网格划分
- 压电活跃区域（如PZT层）需要更密的网格
- 界面处（PZT-电极、PZT-衬底）需要局部加密
- 网格质量影响收敛性和精度——畸形单元是大忌
- 建议先做网格无关性验证：依次加密网格，看关键输出量（位移、电荷）是否收敛
Step 4：边界条件与载荷
力学边界：固支/简支/自由——根据实际安装方式设定；对称边界——利用对称性减半模型。
电学边界：
- 电极化条件：电极面设为等势面（等电压）或接地
- 开路条件：自由表面电荷为零
- 驱动电压：在电极上施加V(t)，如正弦波、阶跃信号等
Step 5：求解
- 静态分析：稳态响应，适合计算位移-电压关系、电容等
- 频域分析：计算阻抗谱、谐振频率、有效机电耦合系数keff
- 瞬态分析：模拟阶跃响应、冲击响应等动态行为
- 特征频率分析：确定器件的模态和固有频率
⚡ 对压电谐振器（如SAW器件、FBAR），频域分析是核心。你需要找到串联谐振频率fs和并联谐振频率fp，它们之间的间距决定了滤波器的带宽。
Step 6：后处理
- 位移场、应力场、电势场的云图
- 阻抗/导纳曲线
- 机电耦合系数：keff = √(1 − fs²/fp²)
- 能量流分析（驱动效率）
4.3 多场耦合的设置要点
铁电MEMS的仿真是典型的多物理场问题。最基本的是力-电耦合（压电效应），但实际器件往往还涉及热学：
力-电耦合（压电效应）：注意本构方程的形式选择：应力-电荷形式（e型）还是应变-电荷形式（d型）。d型更直观（d33、d31这些参数可以直接用），e型在有限元推导中更自然。
力-电-热耦合（热压电效应）：温度变化影响压电常数和介电常数（热释电效应）。大功率驱动时，介电损耗发热导致温升，温升又改变材料参数——形成正反馈。热源项需要考虑介电损耗：Q = ω·ε″·E²（ω为角频率，ε″为介电损耗因子）。
阻尼的设置：压电MEMS的Q值（品质因数）对谐振特性影响巨大。常用Rayleigh阻尼：C = αM + βK（M为质量矩阵，K为刚度矩阵）。α控制低频阻尼，β控制高频阻尼。Q值通常从实验测量获取。
4.4 常见坑点与调试经验
坑1：材料参数单位不一致
这是新手最常犯的错误。不同软件、不同文献使用的单位制可能不同：
- SI制 vs CGS制：d33可能是400 pC/N（SI）或400×10⁻⁸ esu/cm²（CGS）
- 弹性常数的c vs s：c是刚度（Pa），s是柔度（1/Pa），别搞反了
- 压电常数d vs e：d的单位是C/N或m/V，e的单位是C/m²
💡 建议：建一个参数检查表，每次导入材料参数时逐一核对单位。
坑2：极化方向设置错误
铁电薄膜有特定的极化方向（通常沿厚度方向），如果仿真中不正确设置极化轴，压电响应会完全错误。在COMSOL中，需要正确设置”极化方向”坐标系；在Abaqus中，需要通过材料方向定义。
坑3：忽略薄膜与体材料的差异
体PZT的d33约400-600 pC/N，但薄膜PZT的d33可能只有100-200 pC/N——因为薄膜有残余应力、晶粒取向分散、界面层（dead layer）等效应。直接拿体材料参数仿真薄膜器件，结果会严重高估性能。
坑4：电极的简化处理
电极（Pt、Au等）在仿真中通常被简化为等势面边界条件，而非真实的几何层。这在大多数情况下是合理的，但当电极厚度与PZT层厚度可比时（如厚电极），电极的力学贡献不可忽略。
坑5：收敛困难
铁电材料仿真中的非线性（特别是包含迟滞模型时）容易导致收敛困难。对策：降低初始载荷步长，逐步加载；使用弧长法（Riks method）处理极化翻转时的”跳跃”；检查网格质量，畸形单元是收敛杀手。
总结
让我们用一张表来串联今天的内容：
| 维度 | 核心要点 |
| 物理本质 | 自发极化是铁电性的根，电滞回线是它的”指纹”，居里温度是”生死线” |
| MEMS应用 | 压电驱动→”肌肉”，FeRAM→”记忆”，传感器→”神经”，能量收集→”供能” |
| 仿真模型 | Landau看相变，Preisach追精度，J-A讲物理，相场看电畴 |
| 有限元实操 | 材料参数是灵魂，多场耦合是核心，单位一致性是底线 |
铁电材料的故事，从一百多年前Valasek首次在罗谢尔盐中观察到电滞回线开始，到如今支撑起微泵、微镜、FeRAM、纳米定位台等一系列MEMS器件，再到用相场法在超级计算机里”看到”电畴的舞蹈——它始终站在物理与工程的交汇处。
而有限元仿真，则是连接”理解材料”与”设计器件”的桥梁。掌握从材料参数标定到多场耦合设置的完整流程，你就掌握了把铁电材料从实验室推向产品的关键一步。
下次当你拿起手机、开车出行、或者在医院接受精准给药时，或许可以想一想：在这些微小而精密的MEMS器件深处，正有一片铁电薄膜，忠实地”记忆”着方向，精准地”驱动”着运动——默默无闻，却不可或缺。
