如何读懂传质仿真的”视觉语言”

发表评论

传质仿真完成后，你会得到海量的数据——浓度场、通量矢量、反应速率、温度耦合分布……但数据不等于信息。本章将带你掌握传质仿真结果的专业解读方法，让你从”看图说话”进阶到”看图说机理”。

一 浓度云图：传质仿真的”基础款”

什么是它？

浓度云图（Concentration Contour Plot）是最直观的传质结果，用颜色梯度表示物质在空间中的分布。从深蓝到鲜红，就像气象云图显示降雨强度一样，显示浓度的高低。

典型应用场景：

应用领域云图特征关键解读点
氢燃料电池阴极氧气浓度从入口到出口递减识别”缺氧区”（蓝色区域），优化流道设计
碳捕集吸收塔CO₂浓度在液相中从气液界面向内递减判断液相利用率，识别”未反应核”
木材干燥含水率从表面向中心递减，随时间推移观察干燥锋面的推进速度，预测开裂风险
药物控释药物浓度从载体中心向外梯度释放评估突释效应（initial burst）和缓释持续性

专业解读技巧：

  1. 边界层厚度识别：在气液或固液界面附近，浓度梯度最大的薄层就是传质边界层。层越厚，传质阻力越大。在燃料电池中，理想边界层厚度应小于50微米。
  2. 死区识别：如果某个角落浓度长期保持不变（与主体浓度相同），说明存在流动死区。这在化工反应器设计中是大忌，会导致反应物停留时间分布不均。
  3. 对称性检验：对于对称几何，浓度分布应该对称。如果出现不对称，可能是网格质量差或数值发散的信号。

2024年实战案例：激光刻蚀质子交换膜

Nature Communications 2024年发表的研究中，研究团队使用µ-CT扫描真实的膜电极（MEA）三维结构，导入COMSOL进行多物理场仿真。浓度云图显示：经过激光刻蚀处理的膜电极，氧气浓度分布更加均匀，局部缺氧区面积减少了40%，这直接解释了为什么功率密度提升了25%。

二 通量矢量图：看见”物质的流动”

什么是它？

通量矢量图（Flux Vector Plot）用箭头表示物质流动的方向和强度。箭头的长度代表通量大小，方向代表扩散或对流的路径。

核心数学表达：J=−D∇c+cu\mathbf{J} = -D \nabla c + c\mathbf{u}J=−D∇c+cu

（扩散通量 + 对流通量）

典型解读场景：

场景A：电化学系统中的离子迁移

在电解制氟的仿真中（2024年研究），通量矢量图揭示了惊人的发现：

  • 主通量路径：HF分子从阳极产生，向阴极扩散消耗
  • 二次通量：电场引起的电迁移（离子在电场中的定向移动）占总通量的30%
  • 涡流效应：阴极产生的氢气气泡上升，带动电解液形成旋转涡流，显著增强了对流传质

解读要点：箭头密集区是高通量区，箭头稀疏区是传质瓶颈。如果箭头出现”回流”或”漩涡”，说明存在复杂的二次流结构。

场景B：多孔介质中的有效扩散

在多孔热化学储热材料（CaO/Ca(OH)₂系统）的仿真中，研究者通过通量矢量图发现：

  • 气体在孔隙中的实际路径比直线路径长3-5倍（曲折度效应）
  • 有效扩散系数 Deff=Dbulk⋅ετD_{eff} = D_{bulk} \cdot \frac{\varepsilon}{\tau}Deff​=Dbulk​⋅τε​，其中 ε\varepsilonε 是孔隙率，τ\tauτ 是曲折度
  • 对于分形多孔介质，分形维数越大，扩散阻力越大

实用技巧：在COMSOL或ANSYS中，可以叠加浓度云图和通量矢量图，用颜色显示浓度，用箭头显示流动方向，这种”组合视图”最能揭示传质机理。

三 时间序列动画：捕捉”瞬态之美”

为什么需要它？

很多传质过程是非稳态的——比如电池充放电时的锂离子浓度重分布、食品干燥时的湿分迁移前沿。静态图片只能显示某一时刻，而动画能揭示动态演化规律。

典型应用：

案例：牛肉腌制过程中的NaCl扩散（2024）

江南大学团队结合能谱分析（EDS）和有限元仿真，重建了真实牛肉组织（肌肉、脂肪、结缔组织）的几何模型。时间序列动画显示：

  • 0-2小时：NaCl主要在肌肉组织表面聚集，扩散前沿呈”手指状”突进
  • 2-6小时：盐分开始穿透结缔组织，但速度比肌肉慢50%
  • 6-12小时：整体浓度趋于均匀，但脂肪组织中心仍存在低盐核心区

关键参数提取：

通过动画数据拟合，得到不同组织的有效扩散系数：

  • 肌肉：1.2×10−10 m2/s1.2 \times 10^{-10} \text{ m}^2/\text{s}1.2×10−10 m2/s
  • 脂肪：0.3×10−10 m2/s0.3 \times 10^{-10} \text{ m}^2/\text{s}0.3×10−10 m2/s
  • 结缔组织：0.8×10−10 m2/s0.8 \times 10^{-10} \text{ m}^2/\text{s}0.8×10−10 m2/s

这种组织特异性的扩散数据，对于优化脉冲电场（PEF）辅助腌制工艺至关重要——研究发现，2.0 kV/cm的PEF处理可以将腌制时间缩短33%，同时提高嫩度22.9%。

四 定量曲线：从”定性好看”到”定量好用”

极化曲线（电池/燃料电池）

在氢燃料电池仿真中，**极化曲线（I-V曲线）**是核心输出：

  • 线性区（低电流）：活化极化主导，电压随电流线性下降
  • 欧姆区（中电流）：质子交换膜的欧姆电阻主导，斜率较陡
  • 浓差极化区（高电流）：传质限制主导，电压急剧跌落

关键指标提取：

  • 最大功率密度：极化曲线与功率密度曲线的交点
  • 极限电流密度：浓差极化区开始的临界点，反映传质能力的上限

2024年的激光刻蚀膜电极研究中，仿真极化曲线与实验数据的误差小于5%，验证了模型的可靠性。

突破电流密度（Breakthrough Current Density）

在燃料电池水管理仿真中，定义水淹起始电流为：当液态水饱和度在气体扩散层（GDL）中超过**20%**时的电流密度。通过参数化扫描，可以找到最优的GDL孔隙率梯度设计。

五 多物理场耦合视图：看见”隐藏的关联”

温度-浓度耦合：木材干燥案例

南京林业大学的研究显示：

  • 温度升高 → 水分扩散系数指数增加（Arrhenius关系）
  • 但温度过高 → 表面硬化（case hardening）→ 内部蒸汽压升高 → 开裂
  • 通过温度云图+含水率云图的叠加分析，确定了最优干燥曲线：升温速率2°C/小时，湿度梯度降低20%

速度-浓度耦合：燃料电池流道设计

在质子交换膜燃料电池中，流道内的气体流速分布直接影响氧气浓度分布：

  • 脊下区域（under the rib）：流速低，扩散距离长，容易缺氧
  • 流道中心：流速高，但压降大
  • 通过速度矢量图+浓度云图的耦合分析，2024年的优化设计将流道/脊宽比从1.0调整为1.5，使电流密度分布均匀性提高了18%

六 结果验证：仿真不是”电子游戏”

与实验数据对比的三种层次：

验证层次方法可信度
定性验证趋势对比（如浓度分布形状是否一致）★★☆
半定量验证特征值对比（如突破时间、平均浓度）★★★
定量验证全场数据对比（R² > 0.9）★★★★★

2024年标杆案例：激光刻蚀膜电极

研究团队将COMSOL仿真结果与µ-CT扫描的真实结构对比：

  • 几何重建精度：孔隙分辨率2.5微米
  • 电化学性能预测误差：<5%
  • 水分布预测：与同步辐射X射线成像结果吻合

验证失败怎么办？

如果仿真与实验不符，检查清单：

  1. 网格独立性：是否进行了网格敏感性分析？（建议至少3套网格对比）
  2. 边界条件：入口浓度、流量是否准确？
  3. 物性参数：扩散系数是否考虑了温度依赖性？
  4. 反应动力学：表面反应速率常数是否经过校准？

七 高级后处理技巧：让数据”说话”

1. 无量纲数分析

将仿真结果转化为无量纲数，可以实现跨尺度对比：

  • Sherwood数（Sh）：实际传质速率与纯扩散传质速率的比值，Sh=kLDSh = \frac{kL}{D}Sh=DkL​
  • Damköhler数（Da）：反应速率与传质速率的比值，Da=kreactionL2DDa = \frac{k_{reaction}L^2}{D}Da=Dkreaction​L2​

在碳捕集吸收塔中，Da>10Da > 10Da>10 表示反应控制，Da<0.1Da < 0.1Da<0.1 表示传质控制。

2. 敏感性分析（Parameter Sweep）

通过自动化的参数扫描，识别关键影响因素：

  • 在氢能储罐仿真中，研究发现孔隙率对有效扩散系数的影响比温度更敏感（指数级 vs 线性）
  • 在药物控释中，载体降解速率比初始载药量对释放曲线形状的影响更大

3. 不确定性量化（UQ）

使用蒙特卡洛方法，考虑输入参数的不确定性（如扩散系数的测量误差±10%），输出浓度的置信区间。这在核废料处置、药物安全评估等高风险领域至关重要。

八 结果呈现的艺术：如何让你的仿真图”惊艳”

色彩选择原则：

  • 避免彩虹色图（Rainbow Colormap）：人眼对蓝-红过渡不敏感，推荐使用viridis或plasma等感知均匀色图
  • 突出关键区域：使用透明度或局部放大，显示浓度边界层或反应前沿
  • 对比视图：左右并排放置优化前后的结果，差异一目了然

动画制作技巧：

  • 时间缩放：将10小时的干燥过程压缩为30秒动画，但保持关键时间节点的标注
  • 多视图同步：同时显示浓度分布、通量矢量、和平均浓度曲线，建立空间-时间关联

结语：从”看见”到”看懂”

传质仿真的结果图不仅仅是”漂亮的颜色”，它们是物理机理的可视化表达。掌握以下解读框架：

  1. 先看整体：浓度分布是否符合物理直觉？对称性如何？
  2. 再看局部：边界层、死区、通量集中区在哪里？
  3. 动态演化：瞬态过程揭示了什么机理？
  4. 定量验证：与实验数据的吻合度如何？
  5. 工程转化：结果如何指导设计优化？

当你能从一张浓度云图中读出扩散系数的大小、对流强度的影响、反应-传质的竞争关系时，你就真正掌握了传质仿真的”视觉语言”。

毕竟，在这个由分子运动构成的世界里，看见流动，就是理解变化。

新增参考文献索引：

  • Shi et al., 2025 – 牛肉腌制传质有限元分析与高光谱成像
  • Xia et al., 2019 – 多孔热化学储热材料传质细观探索
  • Jackfruit drying simulation, 2023 – 收缩变形与热质耦合模拟
  • 电解制氟多物理场仿真 – 动量-传热-传质耦合分析
  • Nature Communications 2024 – 激光刻蚀质子交换膜多物理场仿真

当咖啡遇上氢能：有限元传质仿真的奇妙世界

发表评论

从一杯手冲咖啡的萃取，到价值百亿的氢燃料电池，质量传递的数学之美无处不在

开场白：为什么你的咖啡会”淡”？

想象这样一个早晨：你精心研磨了15克埃塞俄比亚耶加雪菲，水温控制在92°C，注水手法稳如老狗——但第一口下去，味道却淡得像是洗杯水。为什么？

答案藏在传质里。

咖啡萃取本质上是水分子”绑架”咖啡粉中风味物质的过程。如果水流太快（对流太强），物质来不及扩散；如果研磨太细（扩散距离太短），又会过萃发苦。这个微妙的平衡，正是传质仿真要解决的工程问题。

而在2024-2025年，这种”咖啡哲学”正在被应用到更宏大的场景中：从固态电池的离子迁移，到碳捕集工厂的CO₂吸收，再到氢能储罐的相变传质。有限元方法（FEM）已经成为破解这些复杂传质谜题的”瑞士军刀”。

传质仿真的三大门派

在有限元的世界里，传质问题通常被归类为以下几种”武功流派”：

1. 扩散派：菲克定律的信徒

最基础的传质形式，遵循菲克定律：J=−D∇c\mathbf{J} = -D \nabla cJ=−D∇c

其中 J\mathbf{J}J 是扩散通量，DDD 是扩散系数，ccc 是浓度。这就像是咖啡粉中的风味分子在”随机漫步”，从高浓度区域向低浓度区域迁移。

核心方程（瞬态对流-扩散方程）：∂c∂t+∇⋅(uc)=∇⋅(D∇c)+R\frac{\partial c}{\partial t} + \nabla \cdot (\mathbf{u}c) = \nabla \cdot (D \nabla c) + R∂t∂c​+∇⋅(uc)=∇⋅(D∇c)+R

这个方程的左边是”变化率+对流搬运”，右边是”扩散分散+反应生成”。在有限元软件（如COMSOL、ANSYS）中，这是最基本的传质物理场接口。

2024热门应用：木材干燥的智能优化

南京林业大学的研究团队在2024年开发了一套结合近红外光谱成像和X射线CT扫描的木材传质模型。他们将真实的木材孔隙结构（平均孔隙率15%）导入有限元模型，模拟干燥过程中的水分迁移。结果显示：通过优化干燥参数（升温速率降至2°C/小时，湿度梯度降低20%），最终开裂率可以从行业平均的15%降至8%。

这不仅仅是学术游戏——中国每年因干燥缺陷损失的木材价值超过50亿元。

2. 电化学派：带电粒子的华尔兹

当传质遇上电场，事情变得有趣起来。在电池和燃料电池中，离子在电场作用下的迁移遵循能斯特-普朗克方程：Ni=−Di∇ci−ziFRTDici∇ϕ+ciu\mathbf{N}_i = -D_i \nabla c_i – \frac{z_i F}{RT} D_i c_i \nabla \phi + c_i \mathbf{u}Ni​=−Di​∇ci​−RTzi​F​Di​ci​∇ϕ+ci​u

这里多了电迁移项（第二项），其中 ziz_izi​ 是离子电荷数，FFF 是法拉第常数，ϕ\phiϕ 是电势。

2024-2025热门应用：氢燃料电池的”水管理”难题

质子交换膜燃料电池（PEMFC）有一个致命弱点：水淹。反应生成的水如果不能及时排出，会堵塞气体扩散层（GDL），导致”窒息”停机。

最新的COMSOL燃料电池模块可以模拟三相流传质——气态反应物、液态产物水、以及溶解的离子同时在多孔电极中传输。2024年的研究表明，通过优化气体扩散层的孔隙率梯度设计（从催化剂层的30%逐渐增加到流场板的70%），可以将水淹临界电流密度提高35%。

更前沿的是阴离子交换膜（AEM）电解槽的仿真。与PEM不同，AEM使用非贵金属催化剂，但面临CO₂毒化问题。2024年的多物理场模型显示，在电解槽入口添加微量的KOH可以形成”pH缓冲层”，将CO₂的传质阻力提高10倍，从而保护催化剂。

3. 反应-扩散派：当化学遇上传输

很多传质过程伴随着化学反应，比如CO₂被胺溶液吸收、药物从聚合物载体中释放等。这时需要在传质方程中加入反应源项 RRR：R=kcn或R=k(ceq−c)R = k c^n \quad \text{或} \quad R = k(c_{eq} – c)R=kcn或R=k(ceq​−c)

2024热门应用：碳捕集的”分子陷阱”

全球每年排放超过360亿吨CO₂，而碳捕集技术（CCUS）被视为脱碳的关键。2024-2025年，有限元仿真在碳捕集领域的应用呈现爆发式增长：

  • 胺吸收塔优化：使用速率基模型（Rate-based Model）代替传统的平衡级模型，可以更准确地预测传质系数。研究显示，DEA（二乙醇胺）在生物气CO₂捕集中的效率比MDEA高15%。
  • 中空纤维膜接触器（HFMC）：这种”把气体和液体用膜隔开”的设备，传质面积可以达到传统填料塔的10倍。2024年的CFD-有限元耦合模型发现，逆流配置比并流配置的CO₂吸收效率高20-30%，因为逆流保持了更大的浓度驱动力。
  • 化学链燃烧：一种新兴的零碳燃烧技术，通过金属氧化物颗粒（如Fe₂O₃）作为”氧载体”循环传递氧。2024年的多尺度模型（从颗粒尺度的DFT计算到反应器尺度的CFD）显示，添加5%的Zr掺杂可以将CaO基吸附剂的CO₂吸附容量提高40%。

2025年的前沿：AI+多物理场传质

传质仿真正在经历一场”智能化革命”。

物理信息神经网络（PINNs）

传统的有限元方法需要精细的网格划分，对于复杂几何（如多孔介质的真实CT扫描结构）计算成本极高。2024年兴起的**物理信息神经网络（PINNs）和物理信息Kolmogorov-Arnold网络（PIKANs）**提供了一种新思路：

  • 将传质方程（如对流-扩散方程）作为神经网络的”损失函数”约束
  • 可以在无网格的情况下求解偏微分方程
  • 对于高维参数空间（如多孔介质的随机孔隙结构）特别有效

在地下能源储存（如CO₂地质封存、氢能地下储库）的多尺度模拟中，PINNs可以将计算速度提高10-100倍。

机器学习辅助的药物控释设计

2024年发表的一项研究将传质仿真与机器学习结合，用于优化多孔聚合物载体的药物释放曲线。研究团队使用有限元方法模拟药物在载体中的扩散-溶解过程，然后用梯度提升回归（Gradient Boosting）模型建立”结构-释放性能”的代理模型。结果显示，AI模型的预测精度（R²=0.9977）足以替代昂贵的实验筛选，将新药载体的开发周期从6个月缩短至2周。

实用指南：如何选择你的传质仿真工具？

应用场景推荐工具关键功能
锂电池/燃料电池COMSOL Multiphysics电池模块、三次电流分布、多孔电极
化工反应器/碳捕集ANSYS Fluent + 自定义标量输运多相流、反应动力学、膜分离
木材干燥/食品工程COMSOL 或 自定义FEM代码热-湿耦合、各向异性扩散、变形-传质耦合
氢能储罐（液氢/金属氢化物）Fluent + UDF 或 OpenFOAM相变传质、低温热力学、多孔介质非平衡模型
药物控释/生物材料COMSOL + MATLAB/Python AI工具箱多孔介质扩散、降解动力学、代理模型优化

结语：从咖啡杯到碳中和

传质仿真看似高深，实则根植于日常生活。当你下次冲泡咖啡时，不妨想想：这杯咖啡的萃取曲线，与价值千万的氢燃料电池水管理模型，本质上都在求解同一个对流-扩散方程。

在2025年，随着AI for Science的兴起和多物理场耦合能力的增强，有限元传质仿真正在突破传统工程边界。无论是为了实现碳中和的CCUS技术，还是为了下一代固态电池的离子传导优化，传质仿真都将是不可或缺的”数字显微镜”。

毕竟，在这个分子不断运动的世界里，理解传质，就是理解变化本身。

参考文献索引：

  • Wang & Yang, BioResources 2025 – 木材干燥有限元技术综述
  • ResearchGate 2025 – 电化学系统仿真软件比较
  • Nottingham大学 – PEM燃料电池三维多相流模型
  • SciOpen 2025 – 地下能源储存多尺度建模综述
  • COMSOL官方 – 燃料电池与电解槽模块功能
  • MDPI Energies 2025 – 液氢储罐传热传质数值研究
  • Int. J. Hydrogen Energy 2025 – 金属氢化物储氢系统CFD模拟
  • Springer 2025 – 生物气CO₂捕集胺溶剂优化
  • Research Square 2024 – 中空纤维膜接触器传质模拟
  • Sci Rep 2024 – 药物控释传质与AI建模

本文撰写于2025年，结合了最新的学术研究动态与工业应用趋势。

仿真工程师必懂：偏导、梯度、散度、旋度、拉普拉斯｜生活例子+标准公式+COMSOL案例一篇打通

发表评论

（有趣不晦涩、公式不吓人、看完能分清、建模用得上）

做有限元、做多物理场耦合，偏导、梯度、散度、旋度、拉普拉斯这五个词天天见。 满屏的 ∂\partial∂、∇\nabla∇、∇⋅\nabla\cdot∇⋅、∇×\nabla\times∇×、Δ\DeltaΔ，到底在说啥？ 它们不是玄学，而是描述世界如何变化的语言： 热怎么传、风怎么吹、电怎么跑、水怎么旋、结构怎么平衡，全靠它们。 这一篇把趣味生活例子 + 标准LaTeX公式 + 工程意义 + COMSOL真实案例揉在一起， 让你记得住、分得清、用得上。

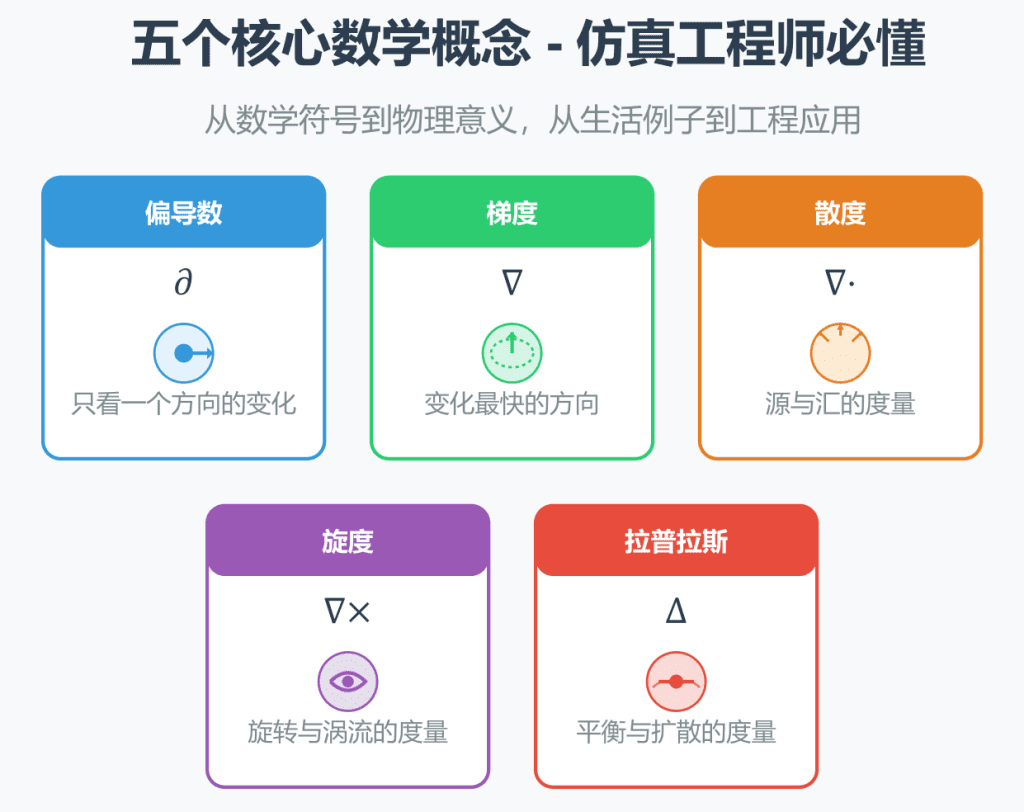

0）总纲：五句话先把它们“翻译成人话”

  • 偏导数：只看某一个方向的变化快慢
  • 梯度：哪条路最陡、变化最快（场的驱动力）
  • 散度：这里是喷出来（源）还是吸进去（汇）
  • 旋度：这里有没有打转、漩涡、旋转
  • 拉普拉斯：场是凸是凹，能不能慢慢变平稳、达到平衡

1）偏导数 Partial Derivative

一句话理解

只盯一个方向看变化，其他方向暂时“冻结”。

标准公式（三维标量场 u(x,y,z)u(x,y,z)u(x,y,z)）

∂u∂x,∂u∂y,∂u∂z\frac{\partial u}{\partial x},\quad \frac{\partial u}{\partial y},\quad \frac{\partial u}{\partial z}

生活/生产例子

  • 火锅：只关心左右温度差多少
  • 电池散热：只看厚度方向温升快慢
  • 芯片：只看垂直基板方向热流变化

仿真里的作用

所有斜率、方向导数、后处理里的“某方向导数”，底层都是偏导。

COMSOL表达式

d(T,x)、d(phi,y)

2）梯度 Gradient ∇u

一句话理解

标量场变化最陡的方向 + 最大变化率。

梯度 = 场的“驱动力”。

标准公式

∇u=(∂u∂x, ∂u∂y, ∂u∂z)\nabla u = \left( \frac{\partial u}{\partial x},\ \frac{\partial u}{\partial y},\ \frac{\partial u}{\partial z} \right)

生活/生产例子

  • 冬天窗户：热量沿着温度梯度往外跑
  • 电流：沿着电势梯度流动
  • 水流：沿着压力梯度流动

没有梯度，就没有传热、没有电流、没有流动。

COMSOL官方案例：磁场梯度（粒子 / MRI / 磁悬浮）

  • 用途：粒子偏转、磁悬浮、MRI磁场均匀性分析
  • 核心：梯度越大，场变化越剧烈，受力/效应越强

3）散度 Divergence ∇⋅F

一句话理解

向量场在这里是“喷泉”还是“吸尘器”。

散度 = 源 / 汇 / 守恒。

标准公式

∇⋅F=∂Fx∂x+∂Fy∂y+∂Fz∂z\nabla\cdot \mathbf{F} = \frac{\partial F_x}{\partial x} + \frac{\partial F_y}{\partial y} + \frac{\partial F_z}{\partial z}

生活/生产例子

  • 吹风机出风口：散度 > 0（源）
  • 吸尘器进风口：散度 < 0（汇）
  • 水管中间一段：不增不减 → 散度 = 0

工程核心方程

不可压缩流体（水、油、低速风）：∇⋅u=0\nabla\cdot \mathbf{u} = 0

这就是CFD里最核心的质量守恒。

COMSOL官方案例：后台阶流动（汽车尾流 / 风道）

  • 典型CFD基准算例
  • 核心约束：速度散度=0，保证流体体积守恒

4）旋度 Curl ∇×F

一句话理解

场在这里“转不转”、“涡不涡”。

标准公式

∇×F=∣exeyez∂∂x∂∂y∂∂zFxFyFz∣\nabla\times \mathbf{F} = \begin{vmatrix} \mathbf{e}_x & \mathbf{e}_y & \mathbf{e}_z \\ \frac{\partial}{\partial x} & \frac{\partial}{\partial y} & \frac{\partial}{\partial z} \\ F_x & F_y & F_z \end{vmatrix}

展开分量形式：(∂Fz∂y−∂Fy∂z, ∂Fx∂z−∂Fz∂x, ∂Fy∂x−∂Fx∂y)\left( \frac{\partial F_z}{\partial y}-\frac{\partial F_y}{\partial z},\ \frac{\partial F_x}{\partial z}-\frac{\partial F_z}{\partial x},\ \frac{\partial F_y}{\partial x}-\frac{\partial F_x}{\partial y} \right)

生活/生产例子

  • 马桶放水、台风、咖啡搅拌：旋度≠0
  • 静电场、重力场：直线指向，不旋转 → 旋度=0

工程最经典：电磁炉 / 感应加热

法拉第电磁感应定律（全靠旋度吃饭）：∇×E=−∂B∂t\nabla\times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}

交变磁场 → 电场旋度≠0 → 金属内部产生涡流 → 发热

COMSOL官方案例：感应加热（金属熔炼 / 淬火）

  • 工业热处理、焊接、熔炼核心模型
  • 直接求解旋度方程

5）拉普拉斯算子 Laplacian Δu=∇2u

一句话理解

描述场的“凹凸/弯曲程度”，负责让场变平稳、达到平衡。

标准公式

Δu=∇⋅(∇u)=∂2u∂x2+∂2u∂y2+∂2u∂z2\Delta u = \nabla\cdot(\nabla u) = \frac{\partial^2 u}{\partial x^2} + \frac{\partial^2 u}{\partial y^2} + \frac{\partial^2 u}{\partial z^2}

生活/生产例子

  • 一杯热水放凉，最后温度均匀：趋向 ΔT=0
  • 房间恒温、静电平衡、结构静力变形稳定：都满足拉普拉斯类方程

工程最常用方程

  • 拉普拉斯方程（无源、稳态、平衡）：

Δu=0\Delta u = 0

  • 泊松方程（有源、有热源/电荷/载荷）：

Δu=f\Delta u = f

覆盖几乎所有静场/稳态问题：

稳态热传导、静电场、地下水渗流、结构静力、物质扩散

COMSOL官方案例：点源泊松方程（点热源 / 点电荷 / 集中力）

  • 芯片热点、针状电极、集中载荷、裂纹尖端
  • 最经典的“场的平衡与扩散”模型

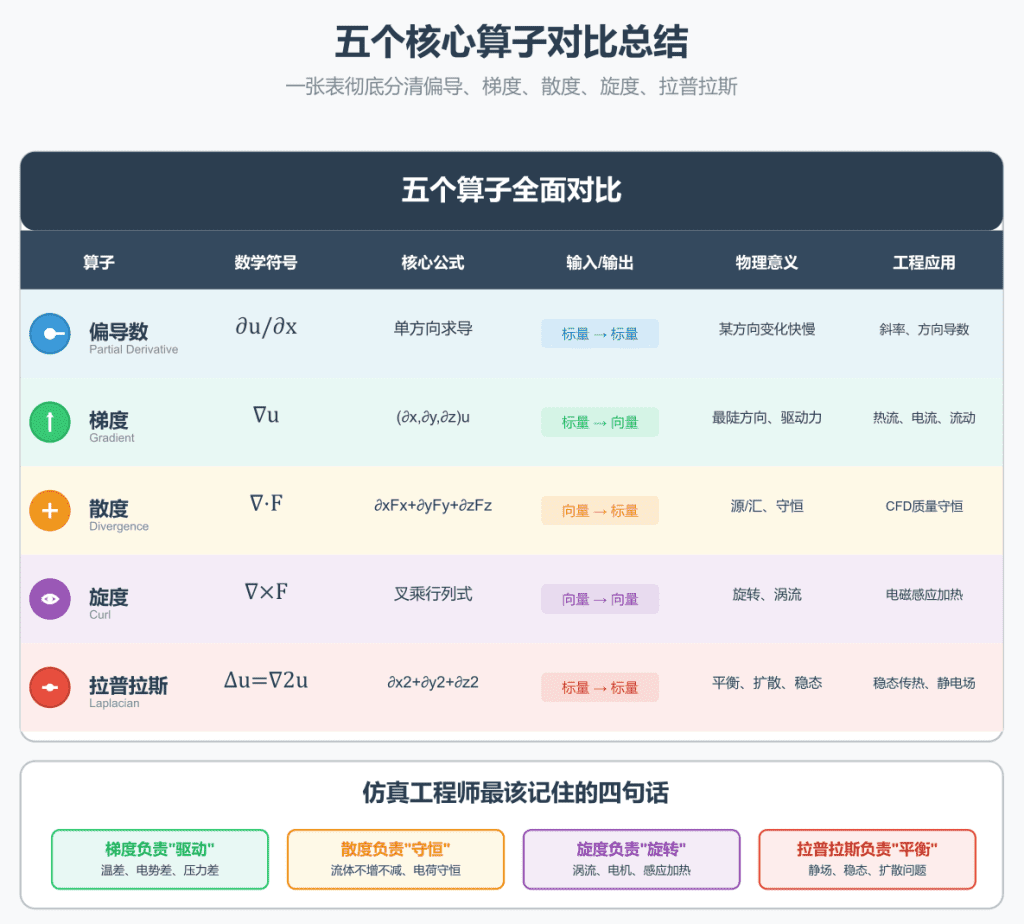

6）一张表彻底分清：5个核心算子对比

名称数学符号核心公式简记作用对象输出人话核心
偏导数∂u∂x\dfrac{\partial u}{\partial x}∂x∂u​单方向求导标量标量某方向变化快慢
梯度∇u\nabla u∇u(∂x,∂y,∂z)u(\partial_x,\partial_y,\partial_z)u(∂x​,∂y​,∂z​)u标量向量最陡方向、驱动力
散度∇⋅F\nabla\cdot\mathbf{F}∇⋅F∂xFx+∂yFy+∂zFz\partial_x F_x+\partial_y F_y+\partial_z F_z∂x​Fx​+∂y​Fy​+∂z​Fz​向量标量源/汇、守恒
旋度∇×F\nabla\times\mathbf{F}∇×F叉乘行列式向量向量旋转、涡流
拉普拉斯Δu=∇2u\Delta u=\nabla^2 uΔu=∇2u∂x2+∂y2+∂z2\partial_x^2+\partial_y^2+\partial_z^2∂x2​+∂y2​+∂z2​标量标量平衡、扩散、稳态

7）仿真工程师最该记住的4句物理

  1. 梯度负责“驱动”：温差、电势差、压力差 → 推动一切流动与传递
  2. 散度负责“守恒”：流体不增不减、电荷守恒、质量守恒
  3. 旋度负责“旋转与感应”：涡流、电机、感应加热全靠它
  4. 拉普拉斯负责“平衡与稳态”：静场、稳态、扩散问题的核心骨架

你在 COMSOL 里选的每一个物理场接口：

传热、CFD、静电、磁场、结构、扩散

背后都是这五个算子在支撑。

🌈 光学仿真的”三重宇宙”：从纳米到宏观的数值探险

发表评论

“光是一种电磁波，但在不同尺度下，它有时是粒子，有时是射线，有时是复杂的矢量场——这取决于你问的是哪位数值方法专家。”

光学仿真领域就像一个被分割成多个平行宇宙的奇幻世界。在这个世界里，同一束光在纳米尺度是复杂的电磁场振荡，在微米尺度是优雅的波动传播，而在宏观尺度则简化为笔直的光线。今天，我们将穿越这三个”宇宙”，探索各自的仿真”方言”、软件工具，以及那些必读的经典”圣经”。

🔬 第一宇宙：亚波长尺度（< λ）——”麦克斯韦的微观世界”

当你凝视一个比光波长还小的纳米颗粒时，你看到的不是简单的阴影，而是等离子体共振、近场增强和光子局域化的奇幻景象。在这里，麦克斯韦方程组是绝对的统治者，没有任何近似可以逃脱它的法眼。

🛠️ 核心武器库

方法原理超能力致命弱点
FDTD (时域有限差分)在Yee网格上直接离散麦克斯韦方程宽带响应一次搞定；适合复杂材料内存杀手；曲面几何需要亚像素平滑
FEM (有限元法)变分原理+非结构化网格复杂几何适应性极强；自适应网格大规模问题矩阵求解慢；周期性结构内存爆炸
FMM/RCWA (傅里叶模态法)平面波展开+散射矩阵周期性光栅的”闪电侠”；超表面设计首选非周期结构直接”死机”
BEM (边界元法)仅离散界面+格林函数降维打击（3D→2D）；开放边界天然处理稠密矩阵；多尺度问题头疼

💻 软件装备指南

商业神器（氪金玩家首选）：

  • Ansys Lumerical FDTD 🏆 光子学仿真的”瑞士军刀”，内置FDTD、FEM（FEEM）、时域和频域模式求解器。2024 R1版本甚至加入了量子计算和AR/VR仿真模块 。其DGTD（间断伽辽金时域）求解器适合多物理场耦合。
  • COMSOL Multiphysics 🧩 多物理场仿真的”乐高积木”，Ray Optics和Wave Optics模块无缝衔接。特别适合光-热-力耦合问题，比如激光加热或光声效应。
  • Synopsys RSoft Photonic Device Tools 📡 专注光子器件，包含：
    • BeamPROP：光束传播法（BPM），模拟波导器件
    • FullWAVE：FDTD求解器，处理纳米结构
    • DiffractMOD：RCWA求解器，光栅分析
    • FemSIM：FEM模式求解器
  • JCMsuite 🔬（德国JCMwave GmbH） 基于有限元的高精度求解器，专长于光子晶体、波导、光伏器件和纳米结构仿真，支持自适应网格和高阶元

开源宝藏（极客精神）：

  • Meep 🐍（MIT出品，GPL v3+） 学术界最著名的开源FDTD软件，由Steven G. Johnson、John D. Joannopoulos和Marin Soljačić团队开发。支持C++/Python/Scheme接口，MPI并行，内置亚像素平滑、非线性材料和伴随求解器（用于拓扑优化）。其2010年发表在Computer Physics Communications的论文已成为纳米光子学研究的”标配”引用（超过1000次）
  • gprMax ⛏️（爱丁堡大学，GPL v3+） 专为探地雷达设计的FDTD软件，但通用性极强：
    • v1/v2（1996-）：Antonis Giannopoulos开发，基于Matlab
    • v3+（2015-）：Craig Warren重构，完全Python化，支持CUDA GPU加速和OpenMP并行
  • OpenEMS 🔓（德国杜伊斯堡-埃森大学，GPL v3+） 由Thorsten Liebig于2010年在ATE实验室（General and Theoretical Electrical Engineering）开发。支持EC-FDTD（共形FDTD）、圆柱坐标系，Matlab/Octave和Python双接口

📚 必读圣经

  1. 《Computational Electrodynamics: The Finite-Difference Time-Domain Method》 (第三版, 2005) Allen Taflove & Susan C. Hagness 出版社：Artech House ISBN：978-1580538329 地位：FDTD领域的”圣经”，超过1000页的鸿篇巨著。从Yee算法到色散材料，从PML边界到近远场变换，无所不包。Taflove教授（西北大学）被誉为FDTD方法的”教皇”
  2. 《Advances in FDTD Computational Electrodynamics: Photonics and Nanotechnology》 (2013) Allen Taflove, Ardavan Oskooi & Steven G. Johnson 亮点：涵盖光子晶体、等离子体、光力计算等前沿，Meep的主要开发者Oskooi参与撰写
  3. 《The Finite Element Method in Electromagnetics》 (第三版, 2014) Jian-Ming Jin (金建铭) 出版社：Wiley-IEEE Press ISBN：978-1118571361 地位：电磁FEM的权威教材，作者为伊利诺伊大学厄巴纳-香槟分校教授。从静电学到天线辐射，从频域到时域，系统全面。适合想深入理解FEM数学基础的读者

关键学术论文：

  • Oskooi et al. (2010). “MEEP: A flexible free-software package for electromagnetic simulations by the FDTD method”. Computer Physics Communications, 181(3), 687-702. DOI: 10.1016/j.cpc.2009.11.008
  • Warren et al. (2016). “gprMax: Open source software to simulate electromagnetic wave propagation for Ground Penetrating Radar”. Computer Physics Communications. DOI: 10.1016/j.cpc.2016.08.020

🌊 第二宇宙：介观尺度（~ λ）——”波动光学的舞蹈”

当结构尺寸与波长相当（几微米到几十微米），光开始展现它优雅而复杂的波动本性。衍射、干涉、矢量效应——这里既不是简单的几何光学，也不是纯粹的近场电磁学，而是两者的”量子纠缠”。

🎭 特色方法

1. 波束包络法 (Beam Envelopes) 想象光场是一个”慢变包络”乘以一个”快变载波”：E=Eslow⋅e−jk⋅r\mathbf{E} = \mathbf{E}_{slow} \cdot e^{-j\mathbf{k}\cdot\mathbf{r}}E=Eslow​⋅e−jk⋅r。这样网格只需解析包络，密度降低10倍！适合光纤、透镜和定向传播系统。

2. 模式匹配法 / EME (Eigenmode Expansion) 将器件切成”薄饼”状的均匀层，每层求解本征模，通过散射矩阵连接。对于硅光波导和光栅耦合器，这是速度与精度的完美平衡。

3. 物理光学法 (Physical Optics) 基于Stratton-Chu积分，从表面电流计算远场。是连接全波与几何光学的”虫洞”。

💻 软件装备指南

  • COMSOL Wave Optics Module 束包络法的工业级实现，支持双向耦合和Floquet周期性边界，是光纤器件仿真的首选。
  • Lumerical MODE 2.5D FDTD和EME求解器，专门优化硅光子和集成光学设计。
  • VirtualLab Fusion（德国LightTrans） 由Jena大学Frank Wyrowski教授团队开发，采用独特的场追迹（Field Tracing）技术，自动在几何光学和波动光学间切换。专长于激光系统、衍射光学元件（DOE）、自由曲面和AR/VR设计
  • JCMsuite 在微米尺度同样表现出色，特别是波导模式分析和光纤耦合仿真

📚 必读圣经

  1. 《Principles of Optics》 (第七版扩展版, 1999/2019) Max Born & Emil Wolf 出版社：Cambridge University Press 地位：光学领域的”广义相对论”，从电磁理论到衍射、干涉、晶体光学，数学严谨性无与伦比。2019年60周年纪念版（纪念1959年第一版）新增CAT扫描、散射层析等内容，由四位诺贝尔奖得主（Steven Chu, Stefan Hell, William Phillips, Donna Strickland）联名推荐
  2. 《Numerical Simulation of Optical Wave Propagation with Examples in MATLAB》 (2010) Jason D. Schmidt 出版社：SPIE Press ISBN：978-0819483263 实用度：★★★★★ 专注波动光学仿真，涵盖角谱法、分步傅里叶方法，附MATLAB代码，适合大气光学和自适应光学研究
  3. 《Photonics: Optical Electronics in Modern Communications》 (2006) Amnon Yariv & Pochi Yeh 出版社：Oxford University Press 现代光电子学的经典教材，从波导模式到非线性光学，系统而深入

🎯 第三宇宙：宏观尺度（>> λ）——”几何光学的回归”

当结构尺寸远大于波长（>100λ），光终于”疲惫”了，波动性退居幕后，射线近似成为主导。在这里，光沿直线传播，遵循反射定律和斯涅尔定律，就像古希腊人想象的那样——只不过我们现在有了蒙特卡洛和优化算法。

🚀 核心武器

方法原理适用场景
光线追踪 (Ray Tracing)求解Eikonal方程，追踪光线路径成像系统、照明设计、AR/VR光波导
光束追踪 (Beam Tracing)追踪高斯光束而非无限细光线激光谐振腔、光纤耦合
一致性绕射理论 (UTD/GTD)几何光学+边缘绕射修正天线罩、复杂边界散射

💻 软件装备指南

成像设计三巨头：

  • Zemax OpticStudio 👑 光学设计的”Photoshop”，Sequential和Non-Sequential双模式，优化算法强大，全球光学工程师的”母语”
  • Code V 🛡️ Synopsys出品，航空航天和国防领域的”贵族”，以公差分析和像差控制著称
  • OSLO 🎓 Lambda Research出品，教育版免费，适合学术入门

照明与杂光分析：

  • LightTools 💡 Synopsys的照明设计利器，支持自由曲面优化、杂光分析和生物视觉仿真（如眩光分析）。与CODE V无缝集成，是汽车照明和显示背光的行业标准
  • TracePro 🔍 CAD-like界面，擅长杂散光和热辐射分析，适合航天器和精密仪器
  • FRED 🌈（Photon Engineering） 通用非序列光线追踪，支持偏振和散射建模。FREDmpc版本支持GPU加速，可处理数千万条光线

新兴力量：

  • 3DOptix ☁️ 云端光学仿真，拖拽式界面，适合远程协作和教育
  • Ansys Speos 🚗 专注人眼视觉和汽车照明，支持HUD和AR-HUD设计

📚 必读圣经

  1. 《Optical System Design》 (2000) Robert E. Fischer, Biljana Tadic-Galeb, Paul R. Yoder 出版社：McGraw-Hill 从像差理论到公差分析，系统设计全流程指南
  2. 《Illumination Engineering: Design with Nonimaging Optics》 (2013) R. John Koshel 出版社：Wiley-IEEE Press 非成像光学（如太阳能聚光器、LED准直器）的权威教材
  3. 《Handbook of Optics》 (第三版, 2009) Michael Bass (Editor) 出版社：McGraw-Hill 光学工程师的”百科全书”，涵盖设计、制造、测试全链条

🌉 跨宇宙旅行：多尺度耦合的艺术

现实世界的光学系统往往横跨多个尺度。比如一个AR眼镜：

  • 纳米尺度：衍射光栅的亚波长结构（FDTD）
  • 微米尺度：光波导的模式传播（EME）
  • 宏观尺度：人眼看到的最终图像（Ray Tracing）

🔗 混合策略

  1. 顺序耦合：FDTD提取光栅的相位函数 → 导入Zemax作为自定义面型
  2. 代理模型：用FDTD生成数据集，训练神经网络替代耗时仿真
  3. 域分解：FEM处理纳米区域，射线追踪处理远场，通过惠更斯面耦合

💻 跨尺度神器

  • VirtualLab Fusion：唯一真正实现场追迹（Field Tracing）的商业软件，自动在几何和波动光学间切换
  • Lumerical + Zemax / Speos：Ansys生态内的数据链路，支持从纳米到系统的全流程

🎓 给初学者的”升级路线图”

Level 1 (本科生/入门):
  └─ 读 Born & Wolf《Principles of Optics》→ 玩 OSLO / 3DOptix
  └─ 理解光线追踪和基本像差

Level 2 (研究生/进阶):
  └─ 读 Taflove《Computational Electrodynamics》→ 装 Meep / Lumerical FDTD
  └─ 掌握 FDTD 和波导模式分析
  └─ 精读 Oskooi et al. (2010) CPC论文

Level 3 (博士/专家):
  └─ 读 Jin《FEM in Electromagnetics》(2014) → 用 COMSOL / JCMsuite
  └─ 研究多尺度耦合和拓扑优化

Level 4 (大师):
  └─ 开发自己的求解器，发表像 Oskooi & Johnson 那样的 CPC 论文

📖 终极书单（按尺度分类）

尺度经典教材数值方法软件手册
亚波长Jackson《Classical Electrodynamics》Taflove & Hagness (2005), ISBN 978-1580538329Meep Documentation
介观Born & Wolf《Principles of Optics》(2019纪念版)Schmidt (2010), ISBN 978-0819483263COMSOL Wave Optics User Guide
宏观Hecht《Optics》Koshel《Illumination Engineering》Zemax Knowledge Base

必读论文清单：

  1. Oskooi, A. F., et al. (2010). “MEEP: A flexible free-software package for electromagnetic simulations by the FDTD method”. Computer Physics Communications, 181(3), 687-702. DOI: 10.1016/j.cpc.2009.11.008
  2. Warren, C., et al. (2016). “gprMax: Open source software to simulate electromagnetic wave propagation for Ground Penetrating Radar”. Computer Physics Communications. DOI: 10.1016/j.cpc.2016.08.020

🌟 结语：选择你的”宇宙”

光学仿真的魅力在于，没有最好的方法，只有最合适的方法。当你面对一个包含纳米光栅、微米波导和宏观透镜的AR系统时，不要试图用一个FDTD网格吞下整个宇宙——那会让你的工作站”壮烈牺牲”。相反，学会在不同尺度间”穿梭”，用FDTD捕捉等离子体共振，用EME计算波导耦合，用Ray Tracing预测人眼所见。

正如费曼所说：”自然界并不在乎我们的数学困难，她只是继续她的演化。” 我们的任务，是选择正确的数值”镜头”，去窥探她的秘密。

Happy Simulating! 🚀✨

参考文献索引

软件与工具：

  • Gitnux (2026). “10 Best Optical Simulation Software For 2026”
  • Meep Documentation. Read the Docs
  • Synopsys. “LightTools Features”
  • OPDO.ai (2025). “Optical Simulation Software: A Complete Guide”
  • 驱动网 (2024). “ANSYS Lumerical 2024 R1新功能”
  • LightTrans. “VirtualLab Fusion Product Page”
  • PhotonicsViews (2012). “VirtualLab Fusion”
  • SPIE (2012). “Fast physical optics” by Frank Wyrowski
  • gprMax Documentation. “Introduction to gprMax”
  • Synopsys. “RSoft Photonic Device Tools”
  • Warren et al. (2016). “gprMax” CPC paper
  • Synopsys. “RSoft FullWAVE”
  • Giannopoulos (2005). “Modelling ground penetrating radar”
  • Oskooi et al. (2010). “MEEP” CPC paper
  • Photon Engineering. “FRED Optical Engineering Software”
  • Google Scholar. “MEEP” citations
  • Photon Engineering. “FREDmpc GPU-Accelerated Ray Tracing”
  • OpenEMS Documentation. “Introduction”
  • OpenEMS Forum. “About the OpenEMS category”
  • JCMwave/JCMsuite Product Information

经典教材：

  • Born, M. & Wolf, E. (2019). Principles of Optics 60th Anniversary Edition. Cambridge University Press.
  • Jin, J.-M. (2014). The Finite Element Method in Electromagnetics (3rd ed.). Wiley-IEEE Press. ISBN 978-1118571361.
  • Yariv, A. & Yeh, P. (2006). Photonics: Optical Electronics in Modern Communications. Oxford University Press.
  • Open Library. “The finite element method in electromagnetics” (2014 edition)
  • Taflove, A., Oskooi, A., & Johnson, S. G. (2013). Advances in FDTD Computational Electrodynamics: Photonics and Nanotechnology. Artech House.
  • Schmidt, J. D. (2010). Numerical Simulation of Optical Wave Propagation with Examples in MATLAB. SPIE Press. ISBN 978-0819483263.
  • Amazon. “Computational Electrodynamics: The Finite-Difference Time-Domain Method” (2005 edition)
  • Open Library. “Computational electrodynamics” (2005 edition)
  • Google Books. “Computational Electrodynamics” (2005 edition)
  • Amazon. “The Finite Element Method in Electromagnetics” (2014 edition)

振动世界的三重密码：模态、响应谱与随机振动的”3σ法则”

发表评论

瓜哥

“当你在桥上奔跑，在车里颠簸，在摩天大楼里感受微风——你都在经历振动的三重境界。”

第一重境界：模态数据——结构的”指纹与嗓音”

什么是模态？

想象你正在面试一位歌手。你不需要听他唱完整首歌，只需要让他发出几个特定的音阶（do、re、mi…），你就能判断他的音域、音色和肺活量。

模态分析就是给结构做的”发声测试”。

每个结构都有自己的固有频率（Natural Frequency）——就像人的嗓音有高低之分。当外部激励的频率与结构的固有频率重合时，就会发生共振，这时候结构会”唱”得特别大声（振幅巨大），甚至”破音”（损坏）。

模态数据的三个核心参数

参数物理意义生活比喻
固有频率 (Hz)结构自由振动的频率歌手能发出的最低音到最高音
振型 (Mode Shape)结构在各频率下的变形形态唱歌时身体的哪个部位在用力（胸腔共鸣vs头腔共鸣）
阻尼比 (Damping Ratio)振动能量衰减的快慢歌手唱完一个音后，声音多久消失

有趣的事实：1940年塔科马海峡大桥坍塌，就是因为风吹出的卡门涡街频率（约0.2Hz）刚好撞上了桥梁的扭转模态频率。风没多大，但桥”唱”得太投入，把自己唱断了。

模态分析告诉我们：结构不是”死”的，它们时刻准备着以特定的方式”跳舞”。

第二重境界：响应谱分析——地震的”体检报告”

从时域到频域的魔法

假设地震来了，地面像疯了一样乱抖。你想知道家里的书架会不会倒，但盯着那团混乱的加速度曲线（时域信号），你什么都看不出来。

这时候，工程师祭出了响应谱（Response Spectrum）这个大杀器。

什么是响应谱？

响应谱不是描述地震本身，而是描述**”地震对一系列不同周期的单自由度系统的影响”**。

想象一排摆长不同的秋千（周期不同），同时遭受同样的地面晃动。有的秋千会剧烈摆动（共振），有的几乎不动。响应谱就是记录每个秋千最大摆幅的曲线。

为什么用响应谱？

因为它把混乱的地震变成了设计图纸上的标尺！

工程师不需要知道地震的每一秒在干什么，只需要查表：

  • 我的结构第一阶周期是0.5秒 → 查谱得加速度0.4g → 计算内力
  • 第二阶周期是0.2秒 → 查谱得加速度0.6g → 计算内力

这就像看体检报告：不需要看懂血液里每个红细胞在干嘛，只需要看”白细胞计数偏高”这个结论。

响应谱的类型

类型含义应用场景
加速度响应谱各周期下的最大加速度计算惯性力，结构强度设计
速度响应谱各周期下的最大速度评估设备功能失效
位移响应谱各周期下的最大位移检查碰撞、间隙问题

响应谱是地震工程师的”作弊码”——把不可预测的混乱，变成了可查询的表格。

第三重境界：随机振动与”3σ法则”——概率世界的生存指南

当振动不再是”确定”的

地震来了，你知道它会发生，但不知道具体哪一秒会抖多厉害。飞机在天上飞，你知道会遇到湍流，但不知道具体哪个时刻会颠簸。

这就是随机振动（Random Vibration）——用概率统计描述的不确定性世界。

功率谱密度（PSD）：振动的”指纹图谱”

随机振动不用时间-加速度曲线描述，而是用功率谱密度（PSD, Power Spectral Density），单位通常是g²/Hz。

PSD就像音乐的频谱图：

  • 低音鼓点 → 低频高能量
  • 小提琴 → 高频低能量
  • 整体看，你知道每个频段有多少”能量”，但不知道具体节奏

3σ法则：工程界的”保守主义浪漫”

这是本文最精彩的部分，也是最容易被误解的地方。

在随机振动分析中，Abaqus等软件会输出RMS值（均方根，1σ），但工程师报告时常常乘以3，得到3σ值。

为什么是3倍？

因为对于正态分布（高斯分布）：

  • ±1σ 范围内包含 68.3% 的概率
  • ±2σ 范围内包含 95.4% 的概率
  • ±3σ 范围内包含 99.7% 的概率
正态分布3σ

工程解释：

“我们假设结构在99.7%的时间内，应力/位移都不会超过这个3σ值。剩下0.3%？那是上帝的领域，我们不管了。”

3σ位移 vs 3σ应力的物理意义

指标含义工程应用
3σ位移99.7%概率下不会超过的变形量检查间隙、碰撞、安装空间
3σ应力99.7%概率下不会超过的应力水平强度校核、疲劳寿命预估

关键理解：

  • 3σ不是最大值！ 理论上随机振动的最大值可以无限大（只是概率极低）。
  • 3σ是一个统计边界，表示”几乎肯定不会超过”的阈值。
  • 如果你看到3σ应力超过了屈服强度，意味着有0.3%的概率会发生塑性变形——对于卫星发射这种一次性事件，通常可接受；对于每天运行的汽车，可能不行。

一个有趣的思维实验

假设你设计了一个航天器支架，随机振动分析显示：

  • 1σ应力 = 100 MPa
  • 3σ应力 = 300 MPa
  • 材料屈服强度 = 280 MPa

问题：这个设计安全吗？

答案：看情况！

  • 如果这是价值10亿美元的卫星，且发射窗口一年只有一次 → 不安全（有0.3%概率失败，期望损失30万美元）
  • 如果这是批量生产的无人机，且可以维修 → 可接受（99.7%的存活率，经济效益可覆盖风险）

这就是工程的艺术：3σ是数字，决策是哲学。

三重境界的对比与联系

特性模态分析响应谱分析随机振动分析
输入无（自由振动）设计地震谱PSD功率谱
输出频率、振型、阻尼最大响应包络值RMS值、3σ统计值
性质确定性确定性（包络）概率性
核心问题结构”会怎么唱”？结构”会被唱坏吗”？结构”唱坏的概率多大”？
比喻歌手体检歌手在特定歌曲下的表现歌手在随机点歌台上的长期表现

它们的关系：

模态分析（基础） → 提供频率、振型、阻尼
        ↓
响应谱分析（应用） → 利用模态叠加，求地震下的最大响应
        ↓
随机振动分析（进阶） → 利用模态叠加，求随机激励下的统计响应

给工程师的实用建议

1. 模态分析阶段

  • 不要只看频率，振型告诉你能量集中在哪（可能是薄弱环节）
  • 前6阶通常最重要（刚体模态除外），但复杂结构需要更多
  • 检查有效质量参与系数，确保90%以上质量被包含

2. 响应谱分析阶段

  • 方向组合要小心：SRSS（平方和开根）适合频率分离好的模态，CQC（完全二次组合）适合密集模态
  • 地震是随机的，响应谱是包络，结果偏保守，不要过度解读”精确值”

3. 随机振动分析阶段

  • 3σ是统计概念，不是物理极限，报告时要注明”基于高斯分布假设”
  • 疲劳分析需要更精细的循环计数（如雨流计数），不能直接用3σ应力
  • 注意单位：PSD是(g²/Hz)还是(m²/s⁴/Hz)，差着9.81²倍！

结语：振动分析的哲学

从模态到响应谱，再到随机振动，我们经历了从确定性到概率性的认知升级。

  • 模态告诉我们：结构有灵魂，它们以特定的方式呼吸
  • 响应谱告诉我们：灾难可以被量化，恐惧可以被表格驯服
  • 随机振动告诉我们：世界是不确定的，但不确定性本身可以被数学拥抱

3σ位移和应力，不是答案，而是一种承诺——

“我以99.7%的置信度向你保证，在设计的寿命内，在预期的环境下，这个结构不会背叛你的信任。”

剩下的0.3%？那是留给奇迹和意外的空间。毕竟，如果工程能100%预测一切，那还要保险做什么呢？

本文作者：一个相信”好的振动分析应该像好的故事——有结构、有冲突、有概率意义上的圆满结局”的工程师。

延伸阅读推荐：

  • Clough & Penzien《结构动力学》——振动分析的圣经
  • Abaqus Analysis User’s Guide 6.14——第6章关于随机振动的数学细节
  • 田石柱《结构随机振动》——中文世界的经典教材

希望这篇博文能帮你理解这三个概念！如果你需要针对某个具体部分（比如数学推导、Abaqus操作步骤）进行深化，我可以进一步补充。
