🌈 光学仿真的”三重宇宙”：从纳米到宏观的数值探险

发表评论

“光是一种电磁波，但在不同尺度下，它有时是粒子，有时是射线，有时是复杂的矢量场——这取决于你问的是哪位数值方法专家。”

光学仿真领域就像一个被分割成多个平行宇宙的奇幻世界。在这个世界里，同一束光在纳米尺度是复杂的电磁场振荡，在微米尺度是优雅的波动传播，而在宏观尺度则简化为笔直的光线。今天，我们将穿越这三个”宇宙”，探索各自的仿真”方言”、软件工具，以及那些必读的经典”圣经”。

🔬 第一宇宙：亚波长尺度（< λ）——”麦克斯韦的微观世界”

当你凝视一个比光波长还小的纳米颗粒时，你看到的不是简单的阴影，而是等离子体共振、近场增强和光子局域化的奇幻景象。在这里，麦克斯韦方程组是绝对的统治者，没有任何近似可以逃脱它的法眼。

🛠️ 核心武器库

方法原理超能力致命弱点
FDTD (时域有限差分)在Yee网格上直接离散麦克斯韦方程宽带响应一次搞定；适合复杂材料内存杀手；曲面几何需要亚像素平滑
FEM (有限元法)变分原理+非结构化网格复杂几何适应性极强；自适应网格大规模问题矩阵求解慢；周期性结构内存爆炸
FMM/RCWA (傅里叶模态法)平面波展开+散射矩阵周期性光栅的”闪电侠”；超表面设计首选非周期结构直接”死机”
BEM (边界元法)仅离散界面+格林函数降维打击（3D→2D）；开放边界天然处理稠密矩阵；多尺度问题头疼

💻 软件装备指南

商业神器（氪金玩家首选）：

  • Ansys Lumerical FDTD 🏆 光子学仿真的”瑞士军刀”，内置FDTD、FEM（FEEM）、时域和频域模式求解器。2024 R1版本甚至加入了量子计算和AR/VR仿真模块 。其DGTD（间断伽辽金时域）求解器适合多物理场耦合。
  • COMSOL Multiphysics 🧩 多物理场仿真的”乐高积木”，Ray Optics和Wave Optics模块无缝衔接。特别适合光-热-力耦合问题，比如激光加热或光声效应。
  • Synopsys RSoft Photonic Device Tools 📡 专注光子器件，包含：
    • BeamPROP：光束传播法（BPM），模拟波导器件
    • FullWAVE：FDTD求解器，处理纳米结构
    • DiffractMOD：RCWA求解器，光栅分析
    • FemSIM：FEM模式求解器
  • JCMsuite 🔬（德国JCMwave GmbH） 基于有限元的高精度求解器，专长于光子晶体、波导、光伏器件和纳米结构仿真，支持自适应网格和高阶元

开源宝藏（极客精神）：

  • Meep 🐍（MIT出品，GPL v3+） 学术界最著名的开源FDTD软件，由Steven G. Johnson、John D. Joannopoulos和Marin Soljačić团队开发。支持C++/Python/Scheme接口，MPI并行，内置亚像素平滑、非线性材料和伴随求解器（用于拓扑优化）。其2010年发表在Computer Physics Communications的论文已成为纳米光子学研究的”标配”引用（超过1000次）
  • gprMax ⛏️（爱丁堡大学，GPL v3+） 专为探地雷达设计的FDTD软件，但通用性极强：
    • v1/v2（1996-）：Antonis Giannopoulos开发，基于Matlab
    • v3+（2015-）：Craig Warren重构，完全Python化，支持CUDA GPU加速和OpenMP并行
  • OpenEMS 🔓（德国杜伊斯堡-埃森大学，GPL v3+） 由Thorsten Liebig于2010年在ATE实验室（General and Theoretical Electrical Engineering）开发。支持EC-FDTD（共形FDTD）、圆柱坐标系，Matlab/Octave和Python双接口

📚 必读圣经

  1. 《Computational Electrodynamics: The Finite-Difference Time-Domain Method》 (第三版, 2005) Allen Taflove & Susan C. Hagness 出版社：Artech House ISBN：978-1580538329 地位：FDTD领域的”圣经”，超过1000页的鸿篇巨著。从Yee算法到色散材料，从PML边界到近远场变换，无所不包。Taflove教授（西北大学）被誉为FDTD方法的”教皇”
  2. 《Advances in FDTD Computational Electrodynamics: Photonics and Nanotechnology》 (2013) Allen Taflove, Ardavan Oskooi & Steven G. Johnson 亮点：涵盖光子晶体、等离子体、光力计算等前沿，Meep的主要开发者Oskooi参与撰写
  3. 《The Finite Element Method in Electromagnetics》 (第三版, 2014) Jian-Ming Jin (金建铭) 出版社：Wiley-IEEE Press ISBN：978-1118571361 地位：电磁FEM的权威教材，作者为伊利诺伊大学厄巴纳-香槟分校教授。从静电学到天线辐射，从频域到时域，系统全面。适合想深入理解FEM数学基础的读者

关键学术论文：

  • Oskooi et al. (2010). “MEEP: A flexible free-software package for electromagnetic simulations by the FDTD method”. Computer Physics Communications, 181(3), 687-702. DOI: 10.1016/j.cpc.2009.11.008
  • Warren et al. (2016). “gprMax: Open source software to simulate electromagnetic wave propagation for Ground Penetrating Radar”. Computer Physics Communications. DOI: 10.1016/j.cpc.2016.08.020

🌊 第二宇宙：介观尺度（~ λ）——”波动光学的舞蹈”

当结构尺寸与波长相当（几微米到几十微米），光开始展现它优雅而复杂的波动本性。衍射、干涉、矢量效应——这里既不是简单的几何光学，也不是纯粹的近场电磁学，而是两者的”量子纠缠”。

🎭 特色方法

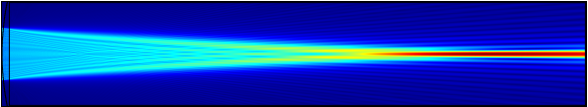

1. 波束包络法 (Beam Envelopes) 想象光场是一个”慢变包络”乘以一个”快变载波”：E=Eslow⋅e−jk⋅r\mathbf{E} = \mathbf{E}_{slow} \cdot e^{-j\mathbf{k}\cdot\mathbf{r}}E=Eslow​⋅e−jk⋅r。这样网格只需解析包络，密度降低10倍！适合光纤、透镜和定向传播系统。

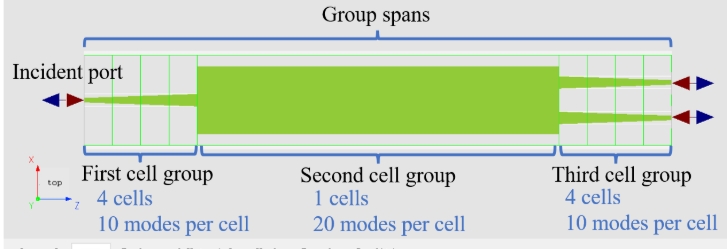

2. 模式匹配法 / EME (Eigenmode Expansion) 将器件切成”薄饼”状的均匀层，每层求解本征模，通过散射矩阵连接。对于硅光波导和光栅耦合器，这是速度与精度的完美平衡。

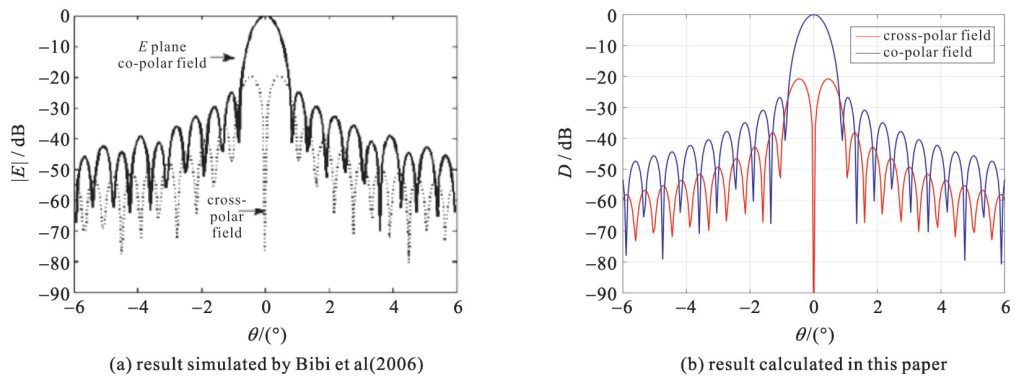

3. 物理光学法 (Physical Optics) 基于Stratton-Chu积分，从表面电流计算远场。是连接全波与几何光学的”虫洞”。

💻 软件装备指南

  • COMSOL Wave Optics Module 束包络法的工业级实现，支持双向耦合和Floquet周期性边界，是光纤器件仿真的首选。
  • Lumerical MODE 2.5D FDTD和EME求解器，专门优化硅光子和集成光学设计。
  • VirtualLab Fusion（德国LightTrans） 由Jena大学Frank Wyrowski教授团队开发，采用独特的场追迹（Field Tracing）技术，自动在几何光学和波动光学间切换。专长于激光系统、衍射光学元件（DOE）、自由曲面和AR/VR设计
  • JCMsuite 在微米尺度同样表现出色，特别是波导模式分析和光纤耦合仿真

📚 必读圣经

  1. 《Principles of Optics》 (第七版扩展版, 1999/2019) Max Born & Emil Wolf 出版社：Cambridge University Press 地位：光学领域的”广义相对论”，从电磁理论到衍射、干涉、晶体光学，数学严谨性无与伦比。2019年60周年纪念版（纪念1959年第一版）新增CAT扫描、散射层析等内容，由四位诺贝尔奖得主（Steven Chu, Stefan Hell, William Phillips, Donna Strickland）联名推荐
  2. 《Numerical Simulation of Optical Wave Propagation with Examples in MATLAB》 (2010) Jason D. Schmidt 出版社：SPIE Press ISBN：978-0819483263 实用度：★★★★★ 专注波动光学仿真，涵盖角谱法、分步傅里叶方法，附MATLAB代码，适合大气光学和自适应光学研究
  3. 《Photonics: Optical Electronics in Modern Communications》 (2006) Amnon Yariv & Pochi Yeh 出版社：Oxford University Press 现代光电子学的经典教材，从波导模式到非线性光学，系统而深入

🎯 第三宇宙：宏观尺度（>> λ）——”几何光学的回归”

当结构尺寸远大于波长（>100λ），光终于”疲惫”了，波动性退居幕后，射线近似成为主导。在这里，光沿直线传播，遵循反射定律和斯涅尔定律，就像古希腊人想象的那样——只不过我们现在有了蒙特卡洛和优化算法。

🚀 核心武器

方法原理适用场景
光线追踪 (Ray Tracing)求解Eikonal方程，追踪光线路径成像系统、照明设计、AR/VR光波导
光束追踪 (Beam Tracing)追踪高斯光束而非无限细光线激光谐振腔、光纤耦合
一致性绕射理论 (UTD/GTD)几何光学+边缘绕射修正天线罩、复杂边界散射

💻 软件装备指南

成像设计三巨头：

  • Zemax OpticStudio 👑 光学设计的”Photoshop”，Sequential和Non-Sequential双模式，优化算法强大，全球光学工程师的”母语”
  • Code V 🛡️ Synopsys出品，航空航天和国防领域的”贵族”，以公差分析和像差控制著称
  • OSLO 🎓 Lambda Research出品，教育版免费，适合学术入门

照明与杂光分析：

  • LightTools 💡 Synopsys的照明设计利器，支持自由曲面优化、杂光分析和生物视觉仿真（如眩光分析）。与CODE V无缝集成，是汽车照明和显示背光的行业标准
  • TracePro 🔍 CAD-like界面，擅长杂散光和热辐射分析，适合航天器和精密仪器
  • FRED 🌈（Photon Engineering） 通用非序列光线追踪，支持偏振和散射建模。FREDmpc版本支持GPU加速，可处理数千万条光线

新兴力量：

  • 3DOptix ☁️ 云端光学仿真，拖拽式界面，适合远程协作和教育
  • Ansys Speos 🚗 专注人眼视觉和汽车照明，支持HUD和AR-HUD设计

📚 必读圣经

  1. 《Optical System Design》 (2000) Robert E. Fischer, Biljana Tadic-Galeb, Paul R. Yoder 出版社：McGraw-Hill 从像差理论到公差分析，系统设计全流程指南
  2. 《Illumination Engineering: Design with Nonimaging Optics》 (2013) R. John Koshel 出版社：Wiley-IEEE Press 非成像光学（如太阳能聚光器、LED准直器）的权威教材
  3. 《Handbook of Optics》 (第三版, 2009) Michael Bass (Editor) 出版社：McGraw-Hill 光学工程师的”百科全书”，涵盖设计、制造、测试全链条

🌉 跨宇宙旅行：多尺度耦合的艺术

现实世界的光学系统往往横跨多个尺度。比如一个AR眼镜：

  • 纳米尺度：衍射光栅的亚波长结构（FDTD）
  • 微米尺度：光波导的模式传播（EME）
  • 宏观尺度：人眼看到的最终图像（Ray Tracing）

🔗 混合策略

  1. 顺序耦合：FDTD提取光栅的相位函数 → 导入Zemax作为自定义面型
  2. 代理模型：用FDTD生成数据集，训练神经网络替代耗时仿真
  3. 域分解：FEM处理纳米区域，射线追踪处理远场，通过惠更斯面耦合

💻 跨尺度神器

  • VirtualLab Fusion：唯一真正实现场追迹（Field Tracing）的商业软件，自动在几何和波动光学间切换
  • Lumerical + Zemax / Speos：Ansys生态内的数据链路，支持从纳米到系统的全流程

🎓 给初学者的”升级路线图”

Level 1 (本科生/入门):
  └─ 读 Born & Wolf《Principles of Optics》→ 玩 OSLO / 3DOptix
  └─ 理解光线追踪和基本像差

Level 2 (研究生/进阶):
  └─ 读 Taflove《Computational Electrodynamics》→ 装 Meep / Lumerical FDTD
  └─ 掌握 FDTD 和波导模式分析
  └─ 精读 Oskooi et al. (2010) CPC论文

Level 3 (博士/专家):
  └─ 读 Jin《FEM in Electromagnetics》(2014) → 用 COMSOL / JCMsuite
  └─ 研究多尺度耦合和拓扑优化

Level 4 (大师):
  └─ 开发自己的求解器，发表像 Oskooi & Johnson 那样的 CPC 论文

📖 终极书单（按尺度分类）

尺度经典教材数值方法软件手册
亚波长Jackson《Classical Electrodynamics》Taflove & Hagness (2005), ISBN 978-1580538329Meep Documentation
介观Born & Wolf《Principles of Optics》(2019纪念版)Schmidt (2010), ISBN 978-0819483263COMSOL Wave Optics User Guide
宏观Hecht《Optics》Koshel《Illumination Engineering》Zemax Knowledge Base

必读论文清单：

  1. Oskooi, A. F., et al. (2010). “MEEP: A flexible free-software package for electromagnetic simulations by the FDTD method”. Computer Physics Communications, 181(3), 687-702. DOI: 10.1016/j.cpc.2009.11.008
  2. Warren, C., et al. (2016). “gprMax: Open source software to simulate electromagnetic wave propagation for Ground Penetrating Radar”. Computer Physics Communications. DOI: 10.1016/j.cpc.2016.08.020

🌟 结语：选择你的”宇宙”

光学仿真的魅力在于，没有最好的方法，只有最合适的方法。当你面对一个包含纳米光栅、微米波导和宏观透镜的AR系统时，不要试图用一个FDTD网格吞下整个宇宙——那会让你的工作站”壮烈牺牲”。相反，学会在不同尺度间”穿梭”，用FDTD捕捉等离子体共振，用EME计算波导耦合，用Ray Tracing预测人眼所见。

正如费曼所说：”自然界并不在乎我们的数学困难，她只是继续她的演化。” 我们的任务，是选择正确的数值”镜头”，去窥探她的秘密。

Happy Simulating! 🚀✨

参考文献索引

软件与工具：

  • Gitnux (2026). “10 Best Optical Simulation Software For 2026”
  • Meep Documentation. Read the Docs
  • Synopsys. “LightTools Features”
  • OPDO.ai (2025). “Optical Simulation Software: A Complete Guide”
  • 驱动网 (2024). “ANSYS Lumerical 2024 R1新功能”
  • LightTrans. “VirtualLab Fusion Product Page”
  • PhotonicsViews (2012). “VirtualLab Fusion”
  • SPIE (2012). “Fast physical optics” by Frank Wyrowski
  • gprMax Documentation. “Introduction to gprMax”
  • Synopsys. “RSoft Photonic Device Tools”
  • Warren et al. (2016). “gprMax” CPC paper
  • Synopsys. “RSoft FullWAVE”
  • Giannopoulos (2005). “Modelling ground penetrating radar”
  • Oskooi et al. (2010). “MEEP” CPC paper
  • Photon Engineering. “FRED Optical Engineering Software”
  • Google Scholar. “MEEP” citations
  • Photon Engineering. “FREDmpc GPU-Accelerated Ray Tracing”
  • OpenEMS Documentation. “Introduction”
  • OpenEMS Forum. “About the OpenEMS category”
  • JCMwave/JCMsuite Product Information

经典教材：

  • Born, M. & Wolf, E. (2019). Principles of Optics 60th Anniversary Edition. Cambridge University Press.
  • Jin, J.-M. (2014). The Finite Element Method in Electromagnetics (3rd ed.). Wiley-IEEE Press. ISBN 978-1118571361.
  • Yariv, A. & Yeh, P. (2006). Photonics: Optical Electronics in Modern Communications. Oxford University Press.
  • Open Library. “The finite element method in electromagnetics” (2014 edition)
  • Taflove, A., Oskooi, A., & Johnson, S. G. (2013). Advances in FDTD Computational Electrodynamics: Photonics and Nanotechnology. Artech House.
  • Schmidt, J. D. (2010). Numerical Simulation of Optical Wave Propagation with Examples in MATLAB. SPIE Press. ISBN 978-0819483263.
  • Amazon. “Computational Electrodynamics: The Finite-Difference Time-Domain Method” (2005 edition)
  • Open Library. “Computational electrodynamics” (2005 edition)
  • Google Books. “Computational Electrodynamics” (2005 edition)
  • Amazon. “The Finite Element Method in Electromagnetics” (2014 edition)
