传质仿真完成后，你会得到海量的数据——浓度场、通量矢量、反应速率、温度耦合分布……但数据不等于信息。本章将带你掌握传质仿真结果的专业解读方法，让你从”看图说话”进阶到”看图说机理”。

---

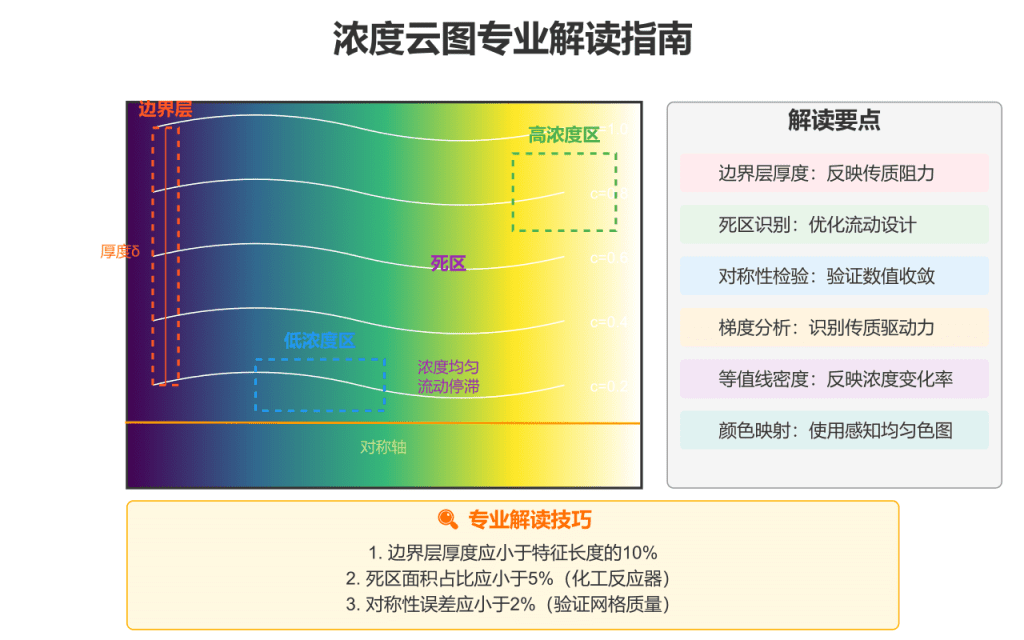

一 浓度云图：传质仿真的”基础款”

什么是它？

浓度云图（Concentration Contour Plot）是最直观的传质结果，用颜色梯度表示物质在空间中的分布。从深蓝到鲜红，就像气象云图显示降雨强度一样，显示浓度的高低。

典型应用场景：

应用领域	云图特征	关键解读点
氢燃料电池	阴极氧气浓度从入口到出口递减	识别”缺氧区”（蓝色区域），优化流道设计
碳捕集吸收塔	CO₂浓度在液相中从气液界面向内递减	判断液相利用率，识别”未反应核”
木材干燥	含水率从表面向中心递减，随时间推移	观察干燥锋面的推进速度，预测开裂风险
药物控释	药物浓度从载体中心向外梯度释放	评估突释效应（initial burst）和缓释持续性

专业解读技巧：

1. 边界层厚度识别：在气液或固液界面附近，浓度梯度最大的薄层就是传质边界层。层越厚，传质阻力越大。在燃料电池中，理想边界层厚度应小于50微米。
2. 死区识别：如果某个角落浓度长期保持不变（与主体浓度相同），说明存在流动死区。这在化工反应器设计中是大忌，会导致反应物停留时间分布不均。
3. 对称性检验：对于对称几何，浓度分布应该对称。如果出现不对称，可能是网格质量差或数值发散的信号。

2024年实战案例：激光刻蚀质子交换膜

Nature Communications 2024年发表的研究中，研究团队使用µ-CT扫描真实的膜电极（MEA）三维结构，导入COMSOL进行多物理场仿真。浓度云图显示：经过激光刻蚀处理的膜电极，氧气浓度分布更加均匀，局部缺氧区面积减少了40%，这直接解释了为什么功率密度提升了25%。

---

二 通量矢量图：看见”物质的流动”

什么是它？

通量矢量图（Flux Vector Plot）用箭头表示物质流动的方向和强度。箭头的长度代表通量大小，方向代表扩散或对流的路径。

核心数学表达：$$\mathbf{J} = -D \nabla c + c\mathbf{u}$$J=−D∇c+cu

（扩散通量 + 对流通量）

典型解读场景：

场景A：电化学系统中的离子迁移

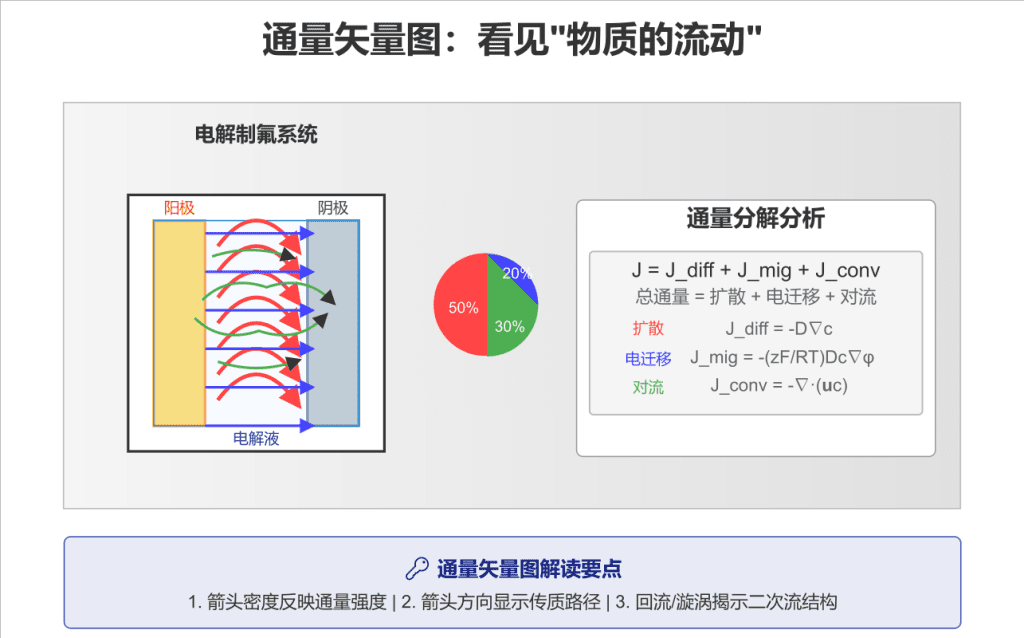

在电解制氟的仿真中（2024年研究），通量矢量图揭示了惊人的发现：

• 主通量路径：HF分子从阳极产生，向阴极扩散消耗
• 二次通量：电场引起的电迁移（离子在电场中的定向移动）占总通量的30%
• 涡流效应：阴极产生的氢气气泡上升，带动电解液形成旋转涡流，显著增强了对流传质

解读要点：箭头密集区是高通量区，箭头稀疏区是传质瓶颈。如果箭头出现”回流”或”漩涡”，说明存在复杂的二次流结构。

场景B：多孔介质中的有效扩散

在多孔热化学储热材料（CaO/Ca(OH)₂系统）的仿真中，研究者通过通量矢量图发现：

• 气体在孔隙中的实际路径比直线路径长3-5倍（曲折度效应）
• 有效扩散系数 $D_{eff} = D_{bulk} \cdot \frac{\varepsilon}{\tau}$Deff​=Dbulk​⋅τε​，其中 $\varepsilon$ε 是孔隙率，$\tau$τ 是曲折度
• 对于分形多孔介质，分形维数越大，扩散阻力越大

实用技巧：在COMSOL或ANSYS中，可以叠加浓度云图和通量矢量图，用颜色显示浓度，用箭头显示流动方向，这种”组合视图”最能揭示传质机理。

---

三 时间序列动画：捕捉”瞬态之美”

为什么需要它？

很多传质过程是非稳态的——比如电池充放电时的锂离子浓度重分布、食品干燥时的湿分迁移前沿。静态图片只能显示某一时刻，而动画能揭示动态演化规律。

典型应用：

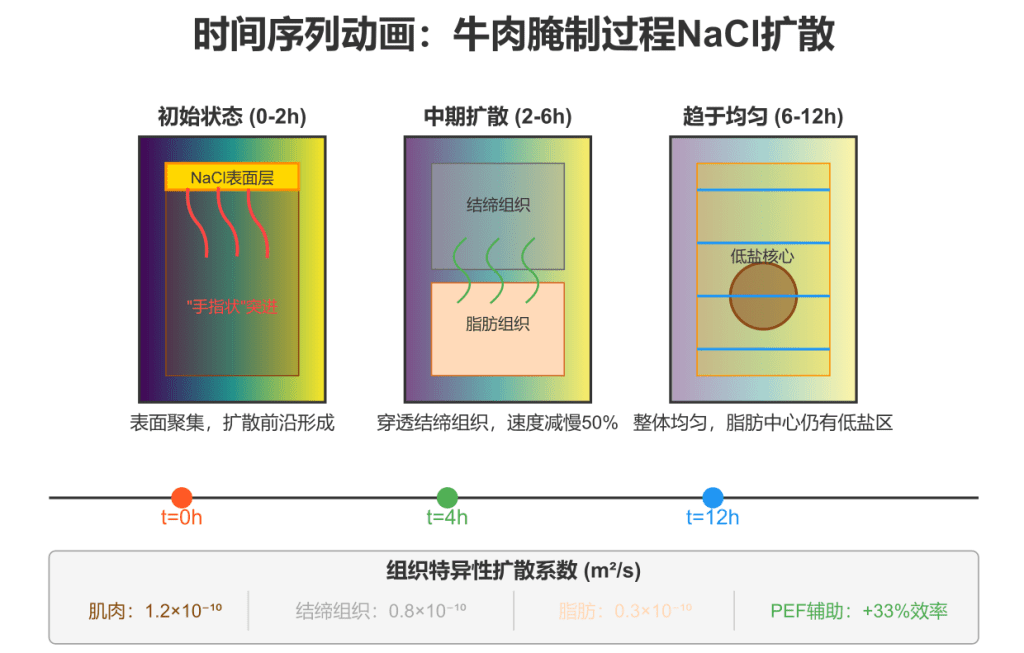

案例：牛肉腌制过程中的NaCl扩散（2024）

江南大学团队结合能谱分析（EDS）和有限元仿真，重建了真实牛肉组织（肌肉、脂肪、结缔组织）的几何模型。时间序列动画显示：

• 0-2小时：NaCl主要在肌肉组织表面聚集，扩散前沿呈”手指状”突进
• 2-6小时：盐分开始穿透结缔组织，但速度比肌肉慢50%
• 6-12小时：整体浓度趋于均匀，但脂肪组织中心仍存在低盐核心区

关键参数提取：

通过动画数据拟合，得到不同组织的有效扩散系数：

• 肌肉：$1.2 \times 10^{-10} \text{ m}^2/\text{s}$1.2×10−10 m2/s
• 脂肪：$0.3 \times 10^{-10} \text{ m}^2/\text{s}$0.3×10−10 m2/s
• 结缔组织：$0.8 \times 10^{-10} \text{ m}^2/\text{s}$0.8×10−10 m2/s

这种组织特异性的扩散数据，对于优化脉冲电场（PEF）辅助腌制工艺至关重要——研究发现，2.0 kV/cm的PEF处理可以将腌制时间缩短33%，同时提高嫩度22.9%。

---

四 定量曲线：从”定性好看”到”定量好用”

极化曲线（电池/燃料电池）

在氢燃料电池仿真中，**极化曲线（I-V曲线）**是核心输出：

• 线性区（低电流）：活化极化主导，电压随电流线性下降
• 欧姆区（中电流）：质子交换膜的欧姆电阻主导，斜率较陡
• 浓差极化区（高电流）：传质限制主导，电压急剧跌落

关键指标提取：

• 最大功率密度：极化曲线与功率密度曲线的交点
• 极限电流密度：浓差极化区开始的临界点，反映传质能力的上限

2024年的激光刻蚀膜电极研究中，仿真极化曲线与实验数据的误差小于5%，验证了模型的可靠性。

突破电流密度（Breakthrough Current Density）

在燃料电池水管理仿真中，定义水淹起始电流为：当液态水饱和度在气体扩散层（GDL）中超过**20%**时的电流密度。通过参数化扫描，可以找到最优的GDL孔隙率梯度设计。

---

五 多物理场耦合视图：看见”隐藏的关联”

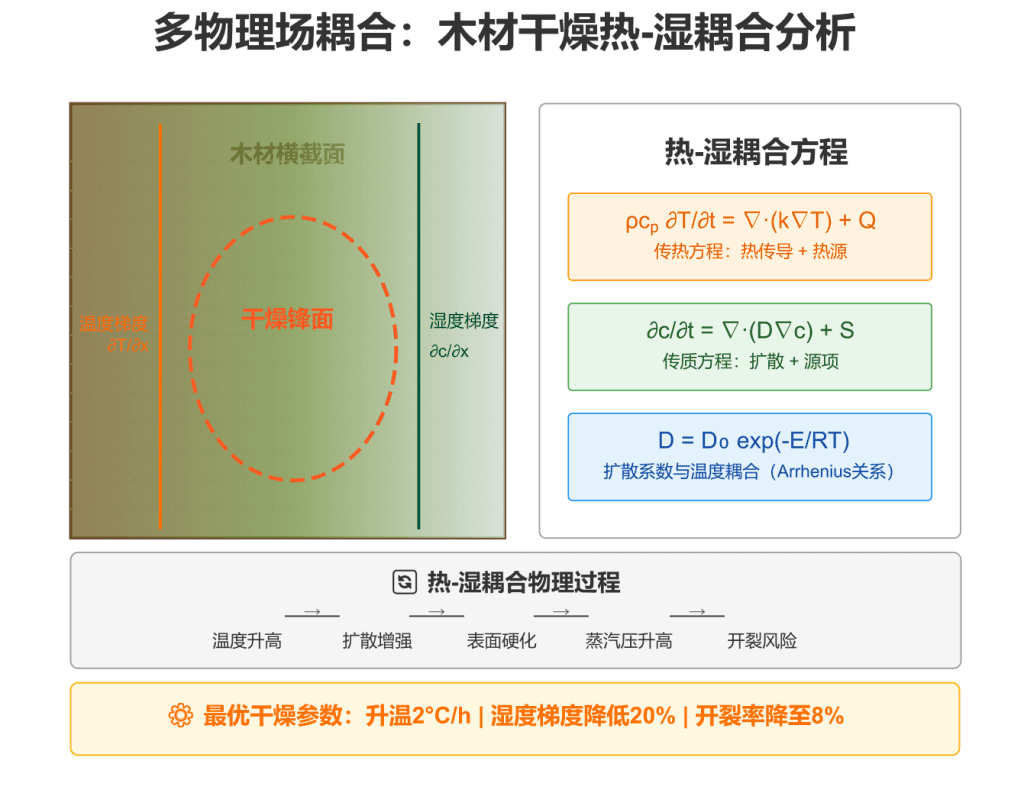

温度-浓度耦合：木材干燥案例

南京林业大学的研究显示：

• 温度升高 → 水分扩散系数指数增加（Arrhenius关系）
• 但温度过高 → 表面硬化（case hardening）→ 内部蒸汽压升高 → 开裂
• 通过温度云图+含水率云图的叠加分析，确定了最优干燥曲线：升温速率2°C/小时，湿度梯度降低20%

速度-浓度耦合：燃料电池流道设计

在质子交换膜燃料电池中，流道内的气体流速分布直接影响氧气浓度分布：

• 脊下区域（under the rib）：流速低，扩散距离长，容易缺氧
• 流道中心：流速高，但压降大
• 通过速度矢量图+浓度云图的耦合分析，2024年的优化设计将流道/脊宽比从1.0调整为1.5，使电流密度分布均匀性提高了18%

---

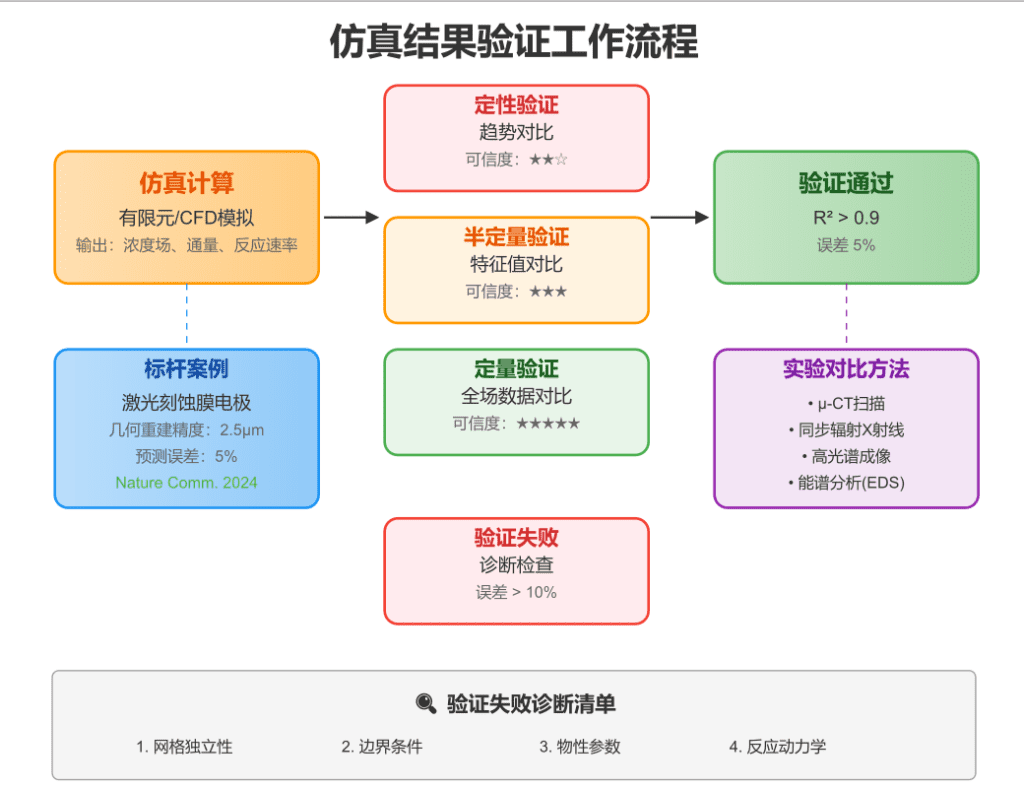

六 结果验证：仿真不是”电子游戏”

与实验数据对比的三种层次：

验证层次	方法	可信度
定性验证	趋势对比（如浓度分布形状是否一致）	★★☆
半定量验证	特征值对比（如突破时间、平均浓度）	★★★
定量验证	全场数据对比（R² > 0.9）	★★★★★

2024年标杆案例：激光刻蚀膜电极

研究团队将COMSOL仿真结果与µ-CT扫描的真实结构对比：

• 几何重建精度：孔隙分辨率2.5微米
• 电化学性能预测误差：<5%
• 水分布预测：与同步辐射X射线成像结果吻合

验证失败怎么办？

如果仿真与实验不符，检查清单：

1. 网格独立性：是否进行了网格敏感性分析？（建议至少3套网格对比）
2. 边界条件：入口浓度、流量是否准确？
3. 物性参数：扩散系数是否考虑了温度依赖性？
4. 反应动力学：表面反应速率常数是否经过校准？

---

七 高级后处理技巧：让数据”说话”

1. 无量纲数分析

将仿真结果转化为无量纲数，可以实现跨尺度对比：

• Sherwood数（Sh）：实际传质速率与纯扩散传质速率的比值，$Sh = \frac{kL}{D}$Sh=DkL​
• Damköhler数（Da）：反应速率与传质速率的比值，$Da = \frac{k_{reaction}L^2}{D}$Da=Dkreaction​L2​

在碳捕集吸收塔中，$Da > 10$Da>10 表示反应控制，$Da < 0.1$Da<0.1 表示传质控制。

2. 敏感性分析（Parameter Sweep）

通过自动化的参数扫描，识别关键影响因素：

• 在氢能储罐仿真中，研究发现孔隙率对有效扩散系数的影响比温度更敏感（指数级 vs 线性）
• 在药物控释中，载体降解速率比初始载药量对释放曲线形状的影响更大

3. 不确定性量化（UQ）

使用蒙特卡洛方法，考虑输入参数的不确定性（如扩散系数的测量误差±10%），输出浓度的置信区间。这在核废料处置、药物安全评估等高风险领域至关重要。

---

八 结果呈现的艺术：如何让你的仿真图”惊艳”

色彩选择原则：

• 避免彩虹色图（Rainbow Colormap）：人眼对蓝-红过渡不敏感，推荐使用viridis或plasma等感知均匀色图
• 突出关键区域：使用透明度或局部放大，显示浓度边界层或反应前沿
• 对比视图：左右并排放置优化前后的结果，差异一目了然

动画制作技巧：

• 时间缩放：将10小时的干燥过程压缩为30秒动画，但保持关键时间节点的标注
• 多视图同步：同时显示浓度分布、通量矢量、和平均浓度曲线，建立空间-时间关联

---

结语：从”看见”到”看懂”

传质仿真的结果图不仅仅是”漂亮的颜色”，它们是物理机理的可视化表达。掌握以下解读框架：

1. 先看整体：浓度分布是否符合物理直觉？对称性如何？
2. 再看局部：边界层、死区、通量集中区在哪里？
3. 动态演化：瞬态过程揭示了什么机理？
4. 定量验证：与实验数据的吻合度如何？
5. 工程转化：结果如何指导设计优化？

当你能从一张浓度云图中读出扩散系数的大小、对流强度的影响、反应-传质的竞争关系时，你就真正掌握了传质仿真的”视觉语言”。

毕竟，在这个由分子运动构成的世界里，看见流动，就是理解变化。

---

新增参考文献索引：

• Shi et al., 2025 – 牛肉腌制传质有限元分析与高光谱成像
• Xia et al., 2019 – 多孔热化学储热材料传质细观探索
• Jackfruit drying simulation, 2023 – 收缩变形与热质耦合模拟
• 电解制氟多物理场仿真 – 动量-传热-传质耦合分析
• Nature Communications 2024 – 激光刻蚀质子交换膜多物理场仿真

---

从一杯手冲咖啡的萃取，到价值百亿的氢燃料电池，质量传递的数学之美无处不在

---

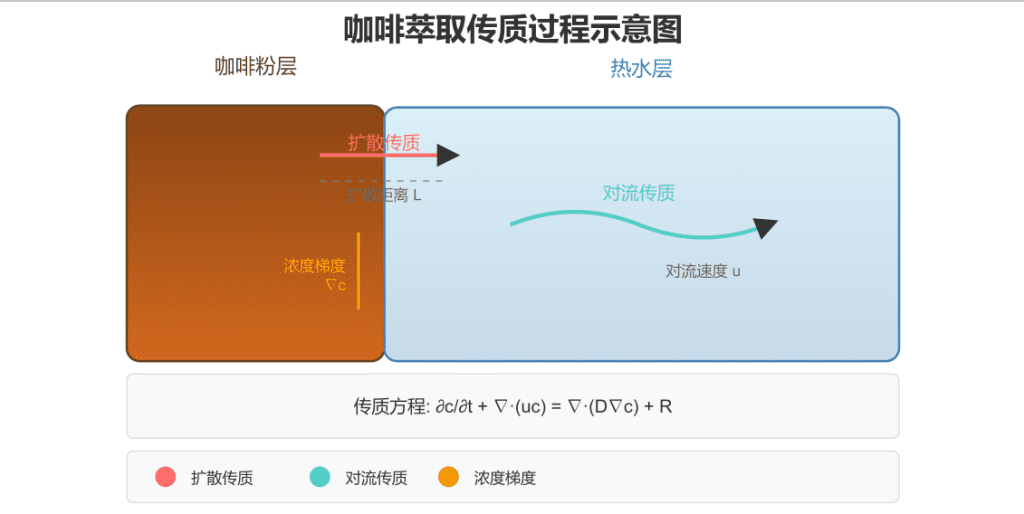

开场白：为什么你的咖啡会”淡”？

想象这样一个早晨：你精心研磨了15克埃塞俄比亚耶加雪菲，水温控制在92°C，注水手法稳如老狗——但第一口下去，味道却淡得像是洗杯水。为什么？

答案藏在传质里。

咖啡萃取本质上是水分子”绑架”咖啡粉中风味物质的过程。如果水流太快（对流太强），物质来不及扩散；如果研磨太细（扩散距离太短），又会过萃发苦。这个微妙的平衡，正是传质仿真要解决的工程问题。

而在2024-2025年，这种”咖啡哲学”正在被应用到更宏大的场景中：从固态电池的离子迁移，到碳捕集工厂的CO₂吸收，再到氢能储罐的相变传质。有限元方法（FEM）已经成为破解这些复杂传质谜题的”瑞士军刀”。

---

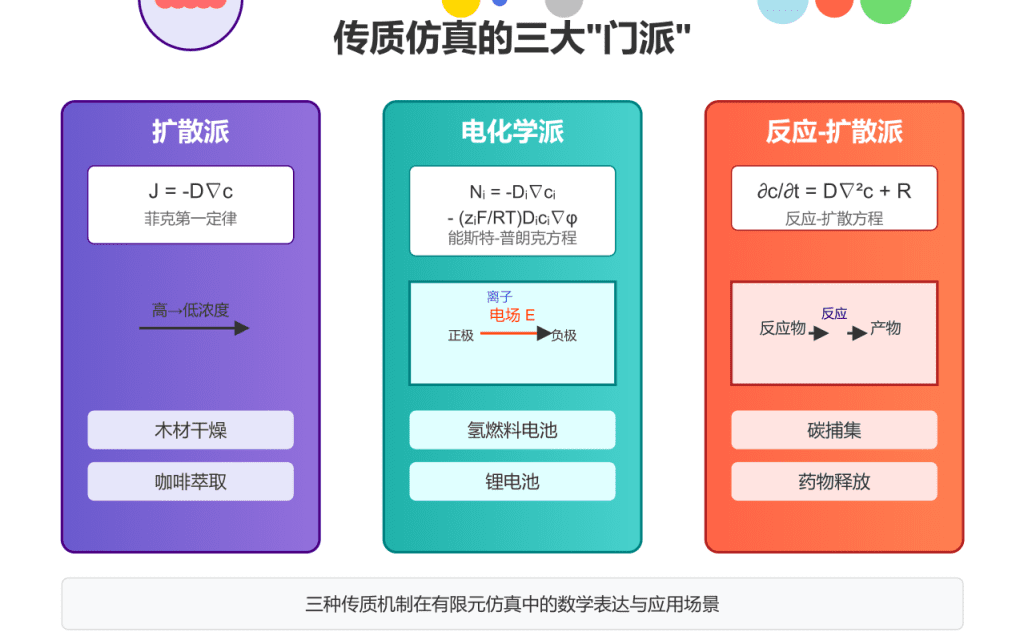

传质仿真的三大门派

在有限元的世界里，传质问题通常被归类为以下几种”武功流派”：

1. 扩散派：菲克定律的信徒

最基础的传质形式，遵循菲克定律：$$\mathbf{J} = -D \nabla c$$J=−D∇c

其中 $\mathbf{J}$J 是扩散通量，$D$D 是扩散系数，$c$c 是浓度。这就像是咖啡粉中的风味分子在”随机漫步”，从高浓度区域向低浓度区域迁移。

核心方程（瞬态对流-扩散方程）：$$\frac{\partial c}{\partial t} + \nabla \cdot (\mathbf{u}c) = \nabla \cdot (D \nabla c) + R$$∂t∂c​+∇⋅(uc)=∇⋅(D∇c)+R

这个方程的左边是”变化率+对流搬运”，右边是”扩散分散+反应生成”。在有限元软件（如COMSOL、ANSYS）中，这是最基本的传质物理场接口。

2024热门应用：木材干燥的智能优化

南京林业大学的研究团队在2024年开发了一套结合近红外光谱成像和X射线CT扫描的木材传质模型。他们将真实的木材孔隙结构（平均孔隙率15%）导入有限元模型，模拟干燥过程中的水分迁移。结果显示：通过优化干燥参数（升温速率降至2°C/小时，湿度梯度降低20%），最终开裂率可以从行业平均的15%降至8%。

这不仅仅是学术游戏——中国每年因干燥缺陷损失的木材价值超过50亿元。

---

2. 电化学派：带电粒子的华尔兹

当传质遇上电场，事情变得有趣起来。在电池和燃料电池中，离子在电场作用下的迁移遵循能斯特-普朗克方程：$$\mathbf{N}_i = -D_i \nabla c_i – \frac{z_i F}{RT} D_i c_i \nabla \phi + c_i \mathbf{u}$$Ni​=−Di​∇ci​−RTzi​F​Di​ci​∇ϕ+ci​u

这里多了电迁移项（第二项），其中 $z_i$zi​ 是离子电荷数，$F$F 是法拉第常数，$\phi$ϕ 是电势。

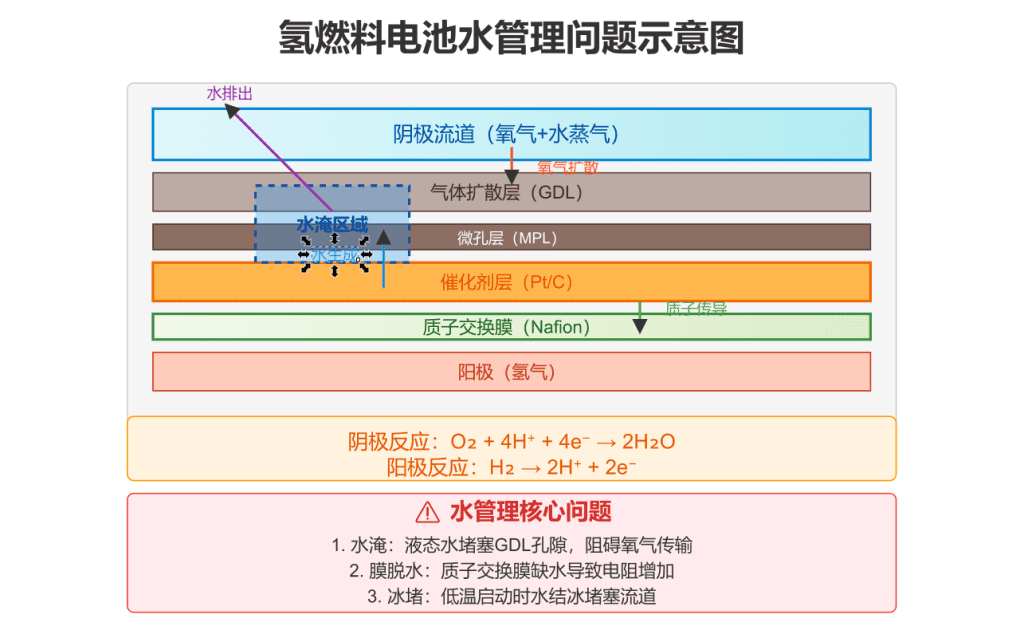

2024-2025热门应用：氢燃料电池的”水管理”难题

质子交换膜燃料电池（PEMFC）有一个致命弱点：水淹。反应生成的水如果不能及时排出，会堵塞气体扩散层（GDL），导致”窒息”停机。

最新的COMSOL燃料电池模块可以模拟三相流传质——气态反应物、液态产物水、以及溶解的离子同时在多孔电极中传输。2024年的研究表明，通过优化气体扩散层的孔隙率梯度设计（从催化剂层的30%逐渐增加到流场板的70%），可以将水淹临界电流密度提高35%。

更前沿的是阴离子交换膜（AEM）电解槽的仿真。与PEM不同，AEM使用非贵金属催化剂，但面临CO₂毒化问题。2024年的多物理场模型显示，在电解槽入口添加微量的KOH可以形成”pH缓冲层”，将CO₂的传质阻力提高10倍，从而保护催化剂。

---

3. 反应-扩散派：当化学遇上传输

很多传质过程伴随着化学反应，比如CO₂被胺溶液吸收、药物从聚合物载体中释放等。这时需要在传质方程中加入反应源项 $R$R：$$R = k c^n \quad \text{或} \quad R = k(c_{eq} – c)$$R=kcn或R=k(ceq​−c)

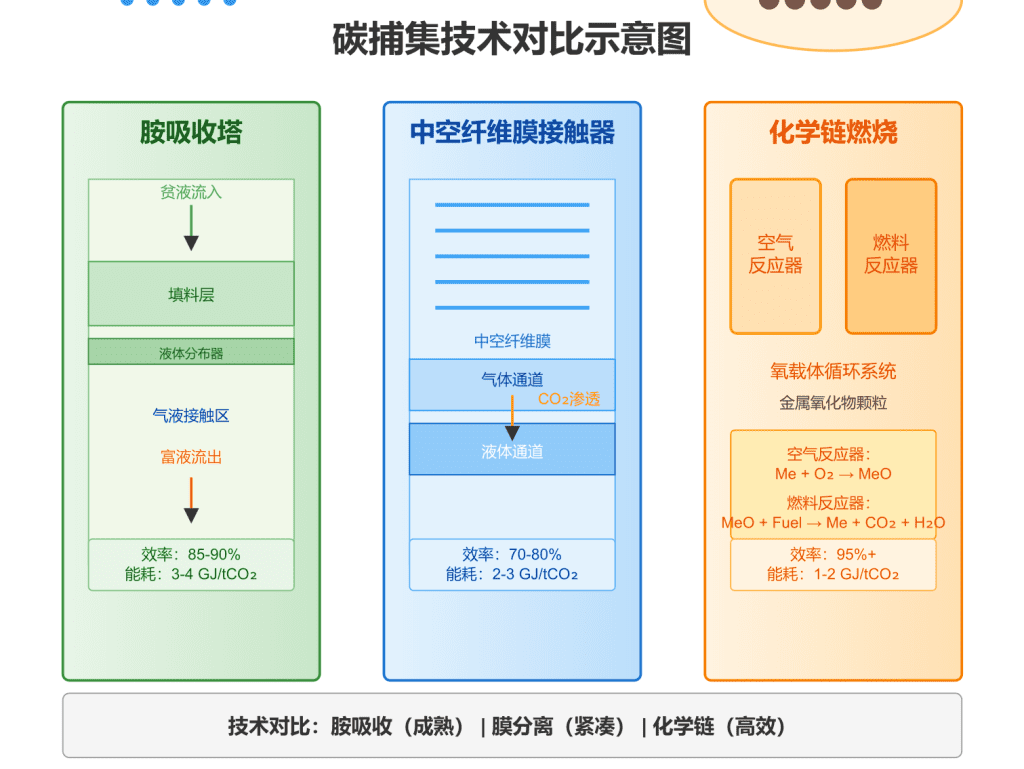

2024热门应用：碳捕集的”分子陷阱”

全球每年排放超过360亿吨CO₂，而碳捕集技术（CCUS）被视为脱碳的关键。2024-2025年，有限元仿真在碳捕集领域的应用呈现爆发式增长：

• 胺吸收塔优化：使用速率基模型（Rate-based Model）代替传统的平衡级模型，可以更准确地预测传质系数。研究显示，DEA（二乙醇胺）在生物气CO₂捕集中的效率比MDEA高15%。
• 中空纤维膜接触器（HFMC）：这种”把气体和液体用膜隔开”的设备，传质面积可以达到传统填料塔的10倍。2024年的CFD-有限元耦合模型发现，逆流配置比并流配置的CO₂吸收效率高20-30%，因为逆流保持了更大的浓度驱动力。
• 化学链燃烧：一种新兴的零碳燃烧技术，通过金属氧化物颗粒（如Fe₂O₃）作为”氧载体”循环传递氧。2024年的多尺度模型（从颗粒尺度的DFT计算到反应器尺度的CFD）显示，添加5%的Zr掺杂可以将CaO基吸附剂的CO₂吸附容量提高40%。

---

2025年的前沿：AI+多物理场传质

传质仿真正在经历一场”智能化革命”。

物理信息神经网络（PINNs）

传统的有限元方法需要精细的网格划分，对于复杂几何（如多孔介质的真实CT扫描结构）计算成本极高。2024年兴起的**物理信息神经网络（PINNs）和物理信息Kolmogorov-Arnold网络（PIKANs）**提供了一种新思路：

• 将传质方程（如对流-扩散方程）作为神经网络的”损失函数”约束
• 可以在无网格的情况下求解偏微分方程
• 对于高维参数空间（如多孔介质的随机孔隙结构）特别有效

在地下能源储存（如CO₂地质封存、氢能地下储库）的多尺度模拟中，PINNs可以将计算速度提高10-100倍。

机器学习辅助的药物控释设计

2024年发表的一项研究将传质仿真与机器学习结合，用于优化多孔聚合物载体的药物释放曲线。研究团队使用有限元方法模拟药物在载体中的扩散-溶解过程，然后用梯度提升回归（Gradient Boosting）模型建立”结构-释放性能”的代理模型。结果显示，AI模型的预测精度（R²=0.9977）足以替代昂贵的实验筛选，将新药载体的开发周期从6个月缩短至2周。

---

实用指南：如何选择你的传质仿真工具？

应用场景	推荐工具	关键功能
锂电池/燃料电池	COMSOL Multiphysics	电池模块、三次电流分布、多孔电极
化工反应器/碳捕集	ANSYS Fluent + 自定义标量输运	多相流、反应动力学、膜分离
木材干燥/食品工程	COMSOL 或 自定义FEM代码	热-湿耦合、各向异性扩散、变形-传质耦合
氢能储罐（液氢/金属氢化物）	Fluent + UDF 或 OpenFOAM	相变传质、低温热力学、多孔介质非平衡模型
药物控释/生物材料	COMSOL + MATLAB/Python AI工具箱	多孔介质扩散、降解动力学、代理模型优化

---

结语：从咖啡杯到碳中和

传质仿真看似高深，实则根植于日常生活。当你下次冲泡咖啡时，不妨想想：这杯咖啡的萃取曲线，与价值千万的氢燃料电池水管理模型，本质上都在求解同一个对流-扩散方程。

在2025年，随着AI for Science的兴起和多物理场耦合能力的增强，有限元传质仿真正在突破传统工程边界。无论是为了实现碳中和的CCUS技术，还是为了下一代固态电池的离子传导优化，传质仿真都将是不可或缺的”数字显微镜”。

毕竟，在这个分子不断运动的世界里，理解传质，就是理解变化本身。

---

参考文献索引：

• Wang & Yang, BioResources 2025 – 木材干燥有限元技术综述
• ResearchGate 2025 – 电化学系统仿真软件比较
• Nottingham大学 – PEM燃料电池三维多相流模型
• SciOpen 2025 – 地下能源储存多尺度建模综述
• COMSOL官方 – 燃料电池与电解槽模块功能
• MDPI Energies 2025 – 液氢储罐传热传质数值研究
• Int. J. Hydrogen Energy 2025 – 金属氢化物储氢系统CFD模拟
• Springer 2025 – 生物气CO₂捕集胺溶剂优化
• Research Square 2024 – 中空纤维膜接触器传质模拟
• Sci Rep 2024 – 药物控释传质与AI建模

---

本文撰写于2025年，结合了最新的学术研究动态与工业应用趋势。
