引言：一个常见的困惑

当你在 COMSOL 中进行后处理，创建一维绘图组（1D Plot Group）并添加线图（Line Graph）时，X 轴数据（x-Axis Data）下拉菜单中会出现一个默认值：Arc length（弧长）。

很多用户会困惑：我画的是一条直线段，哪来的”弧”？这个弧长到底指什么？

如果你也曾盯着横坐标上的”弧长”标签感到疑惑，这篇文章将彻底澄清这个概念。

---

一、直观理解：弧长即”沿线行走的距离”

在 COMSOL 中，**弧长（Arc Length）**最朴素的定义是：

从你设定的起点开始，沿着所选几何路径累积的实际路径长度。

正如密歇根理工大学 CFD 课程教程中的经典解释：

“Arc Length means for the cut line you selected, move along the contour of the line, wherever it goes.”

（”弧长”意味着对于你选中的切割线，沿着这条线的轮廓移动，无论它通向何处。）

关键特征：

• 物理意义明确：横坐标的数值直接对应实际空间中的距离（单位通常是 mm 或 m）
• 路径跟随性：即使你的”切割线”（Cut Line）是弯曲的，弧长也会沿着曲线累积，而非简单的 x 或 y 投影
• 起点归零：弧长在路径的起始点始终为 0，向终点方向递增

---

二、数学本质：弧长参数化

从微分几何角度，COMSOL 中的弧长对应弧长参数化（Arc-length Parameterization）。

对于空间中任意曲线 $\vec{r}(t)$r(t)，其弧长 $s$s 定义为：$$s(t) = \int_{a}^{t} \|\vec{r}'(\tau)\| \, d\tau$$s(t)=∫at​∥r′(τ)∥dτ

其中：

• $\vec{r}(t)$r(t) 是曲线的参数方程
• $\|\vec{r}'(\tau)\|$∥r′(τ)∥ 表示速度向量的模长（即瞬时切向量的长度）
• 积分从起点 $a$a 累积到当前参数 $t$t

当使用弧长 $s$s 作为参数时，曲线满足单位速度条件：$$\|\frac{d\vec{r}}{ds}\| = 1$$∥dsdr​∥=1

这意味着：弧长坐标每增加 1 米，你就确切地在空间中移动了 1 米——没有畸变，没有缩放。

---

三、COMSOL 中的具体实现

1. 何时会出现”弧长”？

在以下数据集的线图中，X 轴可选择 Arc length：

• Cut Line 2D / 3D（切割线）
• Edge（几何边）
• Parametric Curve（参数化曲线）

2. 方向控制

COMSOL 提供了两个相关选项：

• Arc length：从起点到终点，沿曲线方向递增
• Reversed arc length：反向，从终点指向起点

这允许你自由控制绘图的方向，确保数据流符合物理直觉（例如从入口到出口）。

3. 与”表达式”（Expression）的区别

你可以将 X 轴从 Arc length 切换为 Expression（如 x, y, z 或 sqrt(x^2+y^2)），这实质上是投影到某个坐标轴或自定义度量上。而 Arc length 保持内禀（intrinsic）特性——它只关心你在曲线上走了多远，不关心曲线在空间中的朝向。

---

四、为什么使用弧长？三大优势

1. 几何无关性

无论切割线是直线、圆弧还是任意样条曲线，弧长坐标提供了统一的度量基准。你可以比较两条不同形状边界上的压力分布，只要它们的弧长范围相同。

2. 物理直观性

在流体力学中，沿壁面的距离；在传热中，沿散热器翅片的长度——这些过程量天然以路径长度衡量，而非笛卡尔坐标。

3. 后处理灵活性

当你使用附加平行线（Additional parallel lines）生成一系列切割线时，每条线的几何坐标系不同，但弧长坐标将它们统一到了相同的局部 1D 坐标系中，便于批量比较。

---

五、实战示例

示例 1：弯曲管道中的压力降

假设你建模了一个 S 形弯管，想查看沿管壁的压力分布：

• 使用 Cut Line 3D 沿管中心线创建切割线
• 选择 Arc length 作为 X 轴，Y 轴选择 p（压力）
• 所得曲线完美展示压力随流经距离的变化，而非随 x 坐标的变化

示例 2：边界层速度剖面

在平板流动中，你创建垂直于壁面的多条切割线查看速度边界层：

• 若选择 y（垂直坐标），不同 x 位置的曲线因当地网格不同难以对齐
• 若选择 Arc length，所有曲线都从 0（壁面）开始，便于叠加比较无量纲化剖面

---

六、进阶技巧与避坑指南

技巧 1：归一化弧长

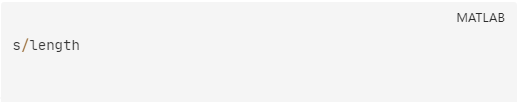

有时你想比较不同长度的边界（如短翅片 vs 长翅片），可在 X 轴表达式中使用：

其中 s 是弧长变量，length 是几何参数或积分值，实现归一化位置 。

技巧 2：与几何变量结合

COMSOL 内部使用变量 edgparal 表示弧长参数，edgparnal 表示归一化弧长参数（0 到 1）。在自定义表达式中可直接调用。

⚠️ 避坑：闭合环路的起点

对于闭合边界（如圆），COMSOL 会自动选取一个起点（通常是参数化起点）。如果你发现弧长图出现”断层”或突变，检查切割线是否跨越了几何接缝。

---

总结

COMSOL 一维绘图组中的弧长，本质上是沿指定路径的内禀距离坐标。它不是软件的随意设定，而是微分几何中弧长参数化的工程实现。

理解这一点，你就能：

• 自信地解释横坐标的物理意义
• 灵活选择 Arc length vs. 坐标投影
• 处理复杂几何路径的后处理结果

下次当你看到弧长从 0 延伸到 20 mm 时，你知道：这不是几何在”弯曲”，而是数据在沿着你关注的真实路径展开。

---

参考阅读：

• COMSOL Reference Manual: Line Graph Node
• MTU CM3110 CFD Lab Notes: Arc Length Explanation
• COMSOL Forum: “What does Arc Length mean” Discussion
