这是一篇保姆级教程，教你从零开始制作COMSOL 自定义颜色表（Color Table）。无需编程基础，只需浏览器和 Excel，就能將你在配色网站上心仪的渐变色（十六进制格式）转化为 COMSOL 可用的归一化 RGB 色表文件。
前言：为什么要自定义颜色表？
COMSOL 默认的 Rainbow（彩虹色）虽然醒目，但在学术出版中往往显得不够专业，且可能对色觉障碍读者不友好。通过自定义颜色表，你可以：
- 使用 Viridis、Plasma 等感知均匀的色图（perceptually uniform colormaps）提升数据可读性
- 匹配期刊品牌色或公司 VI 配色
- 创建发散色图（diverging colormap）突出正负值变化
但 COMSOL 的色表文件要求 RGB 值在 0 到 1 之间（归一化），而设计网站上通常提供的是 十六进制代码（如 #1a5f7a）。本文将搭建这座桥梁。
准备工作：你需要什么？
- 浏览器：访问配色网站和在线转换工具
- Microsoft Excel（或 WPS、Google Sheets）：进行数据处理
- 记事本/Notepad++：生成最终的
.txt文件 - 一段配色方案：从 Coolors.co、ColorBrewer 或 Adobe Color 挑选的十六进制色值
步骤一：获取十六进制颜色代码
首先，你需要一组按顺序排列的颜色（通常 5-10 个节点即可形成平滑渐变）。
推荐配色资源：
- Coolors.co：生成器可导出
.csv，支持渐变色导出 - ColorBrewer 2.0：专为数据可视化设计，提供色盲安全方案
- Adobe Color：可提取图片主色调
- Culori.js 或 Chroma.js 相关工具网站
示例：

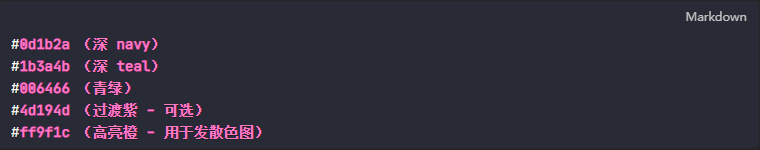

假设我们创建一个从深蓝到浅青的渐变色图，收集到的十六进制代码如下：
提示：记下的顺序应该是从最小值到最大值（或从负到正）的渐变顺序。
步骤二：十六进制 → RGB 整数转换
十六进制代码（如 #ff5733）需要转换为三个 0-255 的整数（R、G、B）。
方法 A：使用在线批量转换工具（推荐）
打开浏览器，搜索 “Hex to RGB bulk converter” 或访问以下工具：
- WebFX Color Converter：支持批量输入多行十六进制代码
- W3Schools Colors Converter：逐个转换但非常可靠
- codebeautify.org：可批量处理
操作流程：

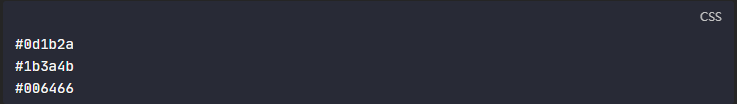

- 在输入框中粘贴你的十六进制列表（每行一个，带
#号或去掉均可）：
- 点击 “Convert” 或 “批量转换”
- 复制输出的 RGB 值（通常是
rgb(13, 27, 42)格式或 CSV 格式）
方法 B：Excel 公式直转（无需外部工具）
如果你不想用在线工具，可以直接在 Excel 中解析十六进制：
假设十六进制 #0d1b2a 在 A1 单元格（去掉 # 号）：
| 列 | 公式 | 说明 |
|---|---|---|
| R (B1) | =HEX2DEC(LEFT(A1,2)) | 提取前两位转为十进制 |
| G (C1) | =HEX2DEC(MID(A1,3,2)) | 提取中间两位 |
| B (D1) | =HEX2DEC(RIGHT(A1,2)) | 提取最后两位 |
注意：Excel 的 HEX2DEC 函数要求十六进制字符串不带 # 号。
步骤三：Excel 归一化处理（0-1 范围）
这是最关键的一步。COMSOL 要求颜色表中的 RGB 值必须是 0 到 1 之间的浮点数，而不是 0-255 的整数。
操作流程：

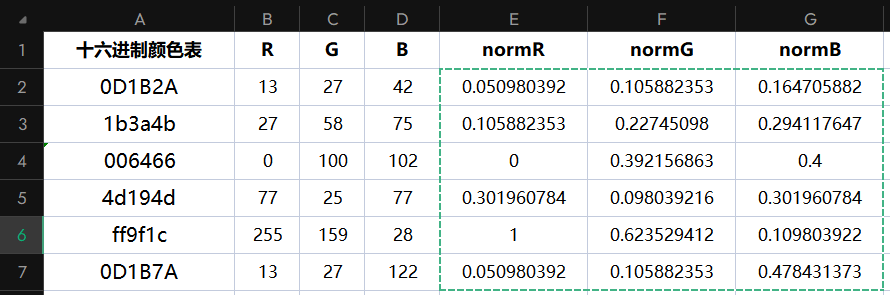

- 在 Excel 中建立工作表：
| 色节点 | Hex | R (0-255) | G (0-255) | B (0-255) | R_norm | G_norm | B_norm |
|---|---|---|---|---|---|---|---|
| 1 | 0d1b2a | 13 | 27 | 42 | |||
| 2 | 1b3a4b | 27 | 58 | 75 | |||
| 3 | 006466 | 0 | 100 | 102 |

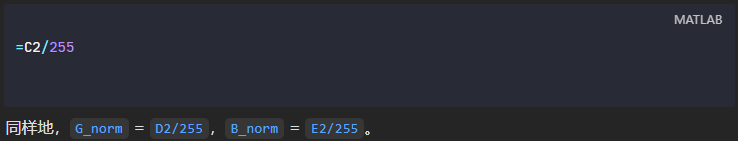

2.输入归一化公式： 在 R_norm 列（假设为 E2 单元格）输入：
3.向下填充： 选中公式单元格，双击右下角填充柄，自动计算所有行的归一化值。
4.格式化数值（重要）： COMSOL 支持小数点后 4-6 位精度即可。选中归一化列，设置单元格格式 → 数值 → 小数位数 4 或 5 位。

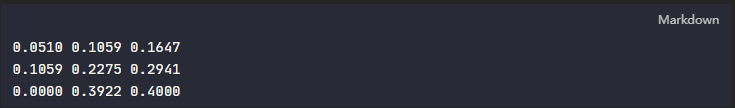

示例结果：
步骤四：生成 COMSOL 可用的 TXT 文件
COMSOL 的颜色表文件是纯文本，格式要求：
- 每行三个数字，分别代表 R、G、B
- 用空格分隔
- 不要标题行
- 不要用逗号分隔（除非是
.csv后缀但 COMSOL 官方推荐.txt）
操作流程：
- 在 Excel 中仅保留归一化列： 复制
R_norm、G_norm、B_norm三列，选择性粘贴为数值到新区域（去除公式）。 - 组合数据（可选但推荐）： 如果 COMSOL 版本较旧，可能需要固定格式。可以直接复制三列到记事本，Tab 会被视为空格。
- 导入记事本： 打开记事本（Notepad）或 VS Code，粘贴数据。确保格式如下：
- 保存文件：
- 文件名示例：
my_cool_colormap.txt - 编码选择：UTF-8（默认即可）
- 文件名示例：
步骤五：在 COMSOL 中导入并使用
- 在 COMSOL 中调用：
- 添加一个二维/三维绘图组（如表面图）
- 在颜色表设置（Color Table）中，最右侧有个导入按钮，点击
- 选择刚保存的归一化颜色表txt文件名
- 确保勾选平滑过渡（Smooth）以获得更柔和的渐变
进阶技巧：创建专业级色图
技巧 1：使用更多的节点
虽然 3-5 个颜色可以做简单渐变，但专业色图通常需要 7-15 个节点以避免色带（banding）。建议使用 Coolors 的 “Steps” 功能生成中间色。
技巧 2：创建发散色图（Diverging Colormap）
对于包含正负值的数据（如应力、压力差），建议对称地设置颜色：
- 负值端：冷色（蓝）
- 零值：中性色（白/灰）
- 正值端：暖色（红）
在 Excel 中，确保归一化后的零值点物理上位于文件中间行。
技巧 3：颜色插值的一致性
COMSOL 默认会在你提供的节点间进行线性插值。如果你想严格控制某个颜色出现在特定的归一化位置（比如 0.5 处必须是白色），你需要在 Excel 中插入额外的行来固定该点。
技巧 4：透明度（Alpha）通道（高级）
从 COMSOL 5.5 版开始，支持 RGBA 格式（增加第四列 Alpha 透明度，0-1）。如需部分透明效果，可在 Excel 中添加第四列 Alpha_norm。
完整示例：海洋蓝到翡翠绿的渐变
原始十六进制（来自 ColorBrewer YlGnBu 调色板）：
Excel 中的转换过程：
| Hex | R | G | B | R_norm | G_norm | B_norm |
|---|---|---|---|---|---|---|
| ffffcc | 255 | 255 | 204 | 1.0000 | 1.0000 | 0.8000 |
| c7e9b4 | 199 | 233 | 180 | 0.7804 | 0.9137 | 0.7059 |
| 7fcdbb | 127 | 205 | 187 | 0.4980 | 0.8039 | 0.7333 |
| 41b6c4 | 65 | 182 | 196 | 0.2549 | 0.7137 | 0.7686 |
| 1d91c0 | 29 | 145 | 192 | 0.1137 | 0.5686 | 0.7529 |
| 225ea8 | 34 | 94 | 168 | 0.1333 | 0.3686 | 0.6588 |

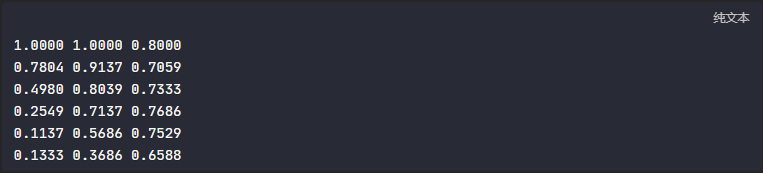

最终的 ocean_emerald.txt：
将此文件保存到 COMSOL colors 目录后，你就可以在表面图中选择这个自定义色表，获得比默认 Rainbow 更适合展示温度或浓度场的配色。
常见问题解答（FAQ）
Q1：我可以直接用十六进制代码吗？ A：不可以。COMSOL 颜色表必须接受归一化的十进制 RGB 值（0-1）。
Q2：颜色顺序有什么讲究？ A：COMSOL 将第一行映射到 color range 的最小值，最后一行映射到最大值。确保你的颜色逻辑顺序与数据范围对应。
Q3：为什么我的色表显示为黑白色？ A：检查是否有归一化值超出了 0-1 范围（Excel 公式错误导致的大于 1 或负数）。COMSOL 会截断越界值，可能导致显示异常。
结语
掌握了这套”设计网站 → 在线转换 → Excel 归一化 → TXT 导出”的工作流，你就能像专业可视化设计师一样，为仿真结果匹配最合适的色彩语言。不再受限于默认的 Rainbow 色表，让科学数据以最清晰、最美观的方式呈现。
现在，打开配色网站，挑选一套你喜欢的渐变色，开始制作你的第一个 COMSOL 自定义色表吧！
