开篇引言：

“数据是可信了，但一张‘死板’的云图，往往难以吸引观众的注意，甚至无法凸显关键信息。如何让静态的图像‘活’起来，自己把故事讲清楚？今天，我们将掌握几项通用的‘美颜’和‘导演’技巧，让你的仿真结果不仅准确，更震撼、直观、充满表现力。”

正文核心：

1. 变形（Deformation）：让微小的位移肉眼可见

• 痛点：在结构力学、压电或热应力分析中，物体的变形量可能非常微小（微米级），按真实比例（1:1）绘制时，肉眼几乎无法察觉。
• 解决方案：使用“变形”功能，将位移结果放大数倍，让“隐藏”的形变跃然图上。
• 实操案例：
  1. 打开“微镜（Micromirror）”模型（MEMS模块）。
  2. 创建一个“表面”图，默认会显示位移disp。
  3. 关键一步：右键点击“表面”节点，添加“变形”子节点。将比例因子（Scale factor）从默认的1改为10甚至50。
  4. 效果：你会看到微镜的镜面明显向上翘起，其原始轮廓线（ undeformed）作为参考静静地躺在下方。这种对比，让观众一眼就能捕捉到“形变”这一核心信息。

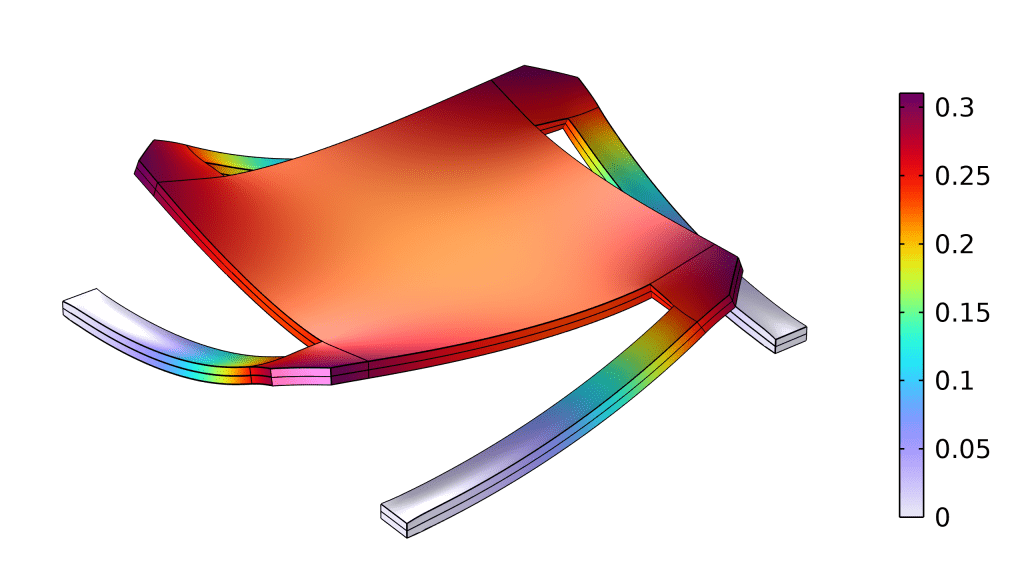

比例因子：1

比例因子：10

比例因子：50

• 进阶技巧：
  • 分量控制：你可以只放大某个方向的变形，例如将z分量设为0，仅显示x和y 方向的扭曲，以突出特定模式的振动。

2. 高度表达式（Height Expression）：给二维波穿上“三维外衣”

• 痛点：二维云图在展示声波、电磁波等“波动”现象时，总显得力不从心。如何让人直观地“看到”波的传播？
• 解决方案：将二维结果“拉伸”成三维曲面，用“高度”来代表波的振幅。
• 实操案例：
  1. 打开“压电换能器（Piezoelectric Transducer）”模型（声学模块）。
  2. 创建一个二维“表面”图，表达式为声压acpr.p_t。
  3. 关键一步：右键点击“表面”节点

操作路径：模型开发器窗口下—“结果”节点下—右击“声压（acpr）”添加“表面”—右击“表面1”添加“高度表达式”

效果：一张二维的“圆形波纹”瞬间变成了立体的“波浪谷”！波峰和波谷的起伏变得栩栩如生，传播和衰减规律一目了然。

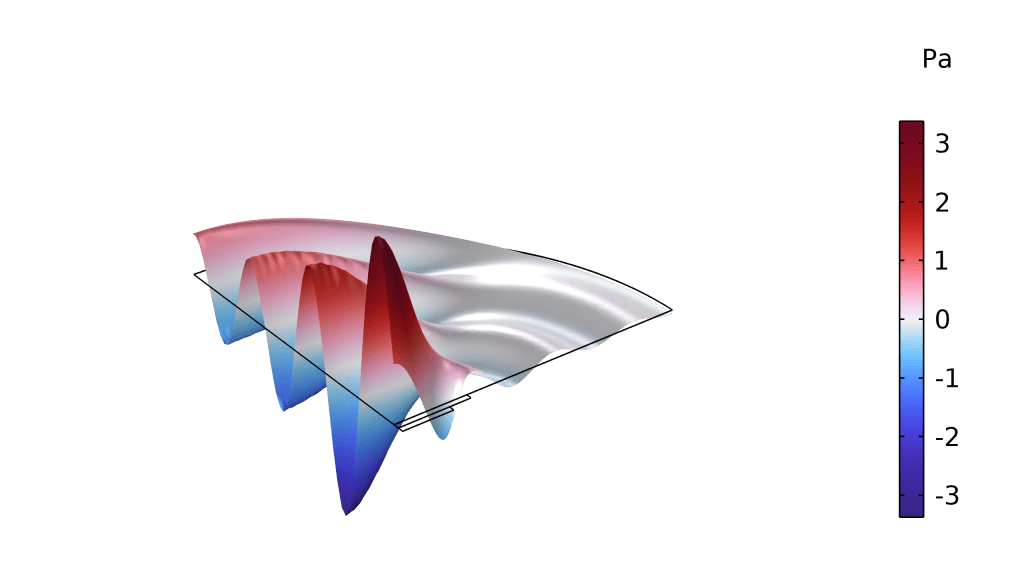

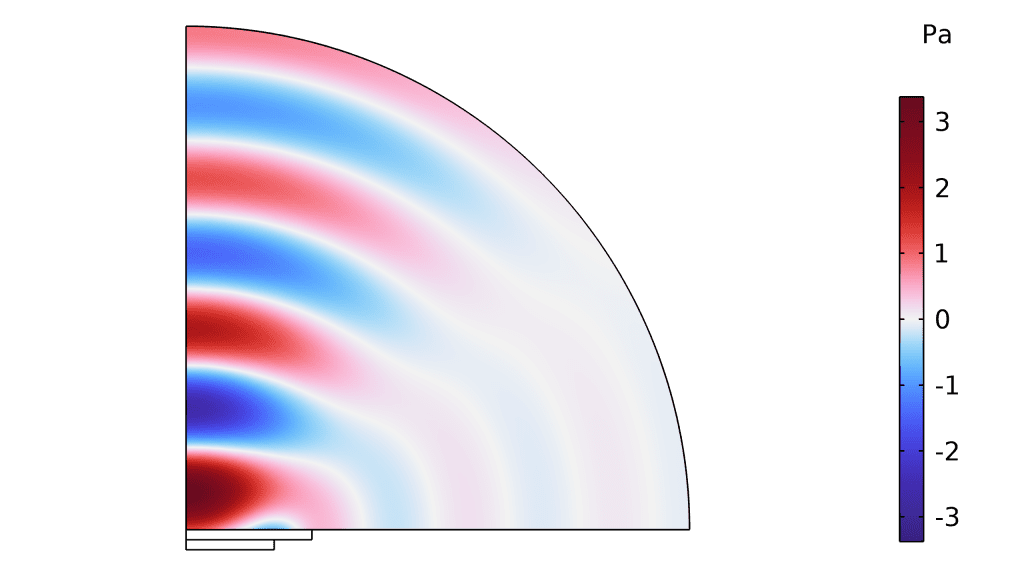

二维的“圆形波纹 三维“波浪谷”

3. 视图与相机控制：导演你的“视觉大片”

• 痛点：一个平淡的正面视角，往往无法展现模型的复杂结构和精彩细节。
• 解决方案：掌握“相机”和“视图”的控制，像导演一样，找到最具冲击力的角度。
• 实操技巧：
  • 旋转 (Alt + 左键拖动)：围绕模型中心旋转，找到能同时展现多个特征的斜45°视角。
  • 平移 (右键拖动)：将模型在窗口中左右上下移动，把主体放置在画面的黄金分割点。
  • 推进/拉远 (Alt + 中键拖动)：将相机“推”近细节（如芯片的焊点），或“拉”远以展示全貌（如整个换热器）。
  • 保存视图：在“视图”节点下，你可以保存多个精心设计的视角，方便在不同绘图组中一键切换。

4. 灯光与场景：为

你的模型“打光”，突出戏剧性

• 痛点：默认的灯光往往平淡无奇，模型的凹凸、曲面、材质质感无法体现。
• 解决方案：手动添加和调节灯光，为模型“摄影棚”级别的照明。
• 实操案例：

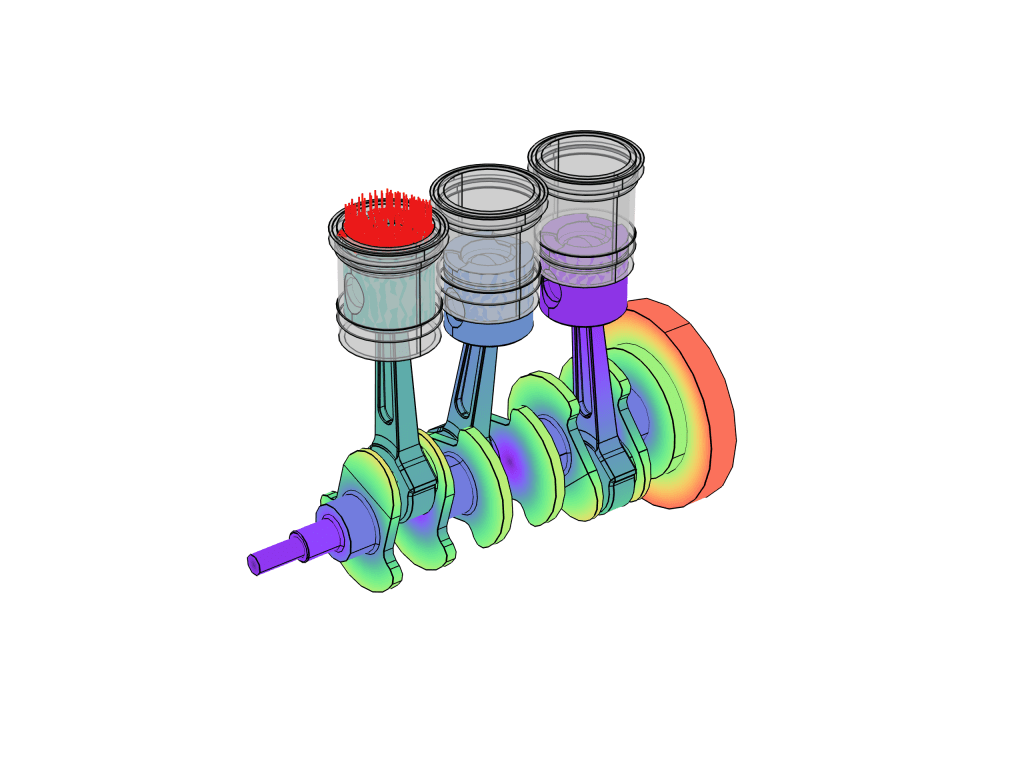

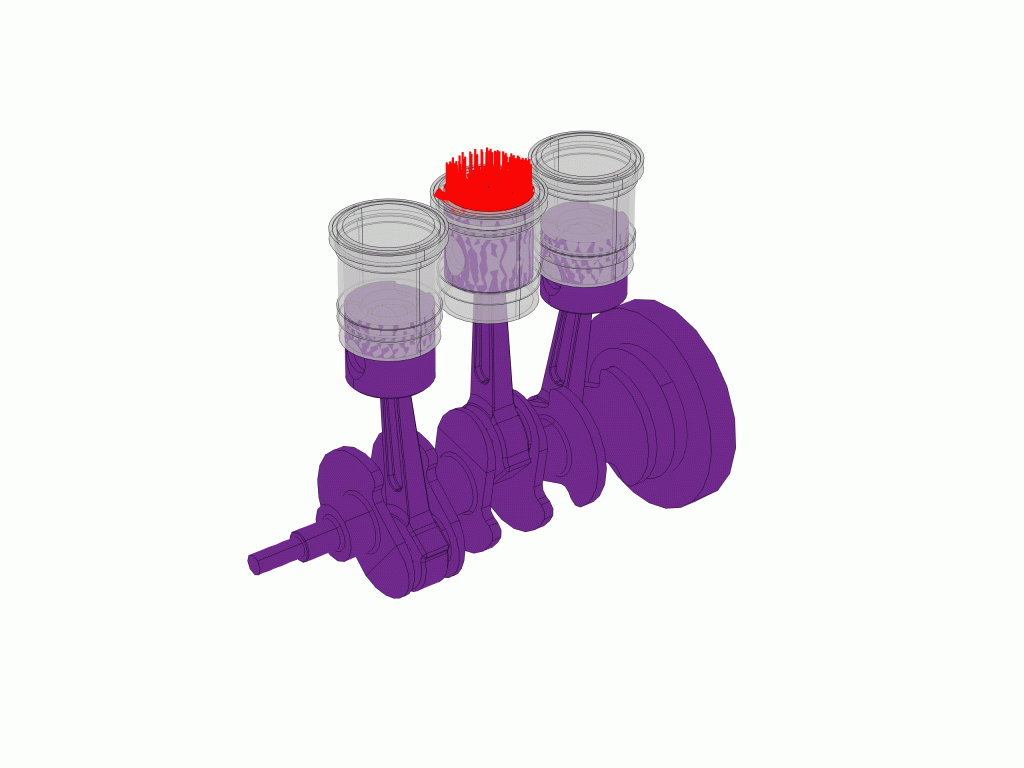

  1. 打开“往复式发动机”模型（多体动力学模块）。
  2. 删除所有默认灯光，从头开始。
  3. 三步打光法：
     1. 主光（Key Light）：添加一个“定向光”，方向设为(3, 3, 0)，强度0.75，作为主要的照明光源，照亮发动机的大部分区域。
     2. 补光（Fill Light）：添加第二个“定向光”，方向(-0.5, 1, -1)，强度0.3，用于柔化主光产生的阴影，让暗部细节也清晰可见。
     3. 轮廓光（Rim Light）：添加第三个“定向光”，方向(1, 1, 1)，强度0.4，从侧后方照射，为发动机边缘勾勒出一条明亮的轮廓线，使其从背景中“跳”出来。

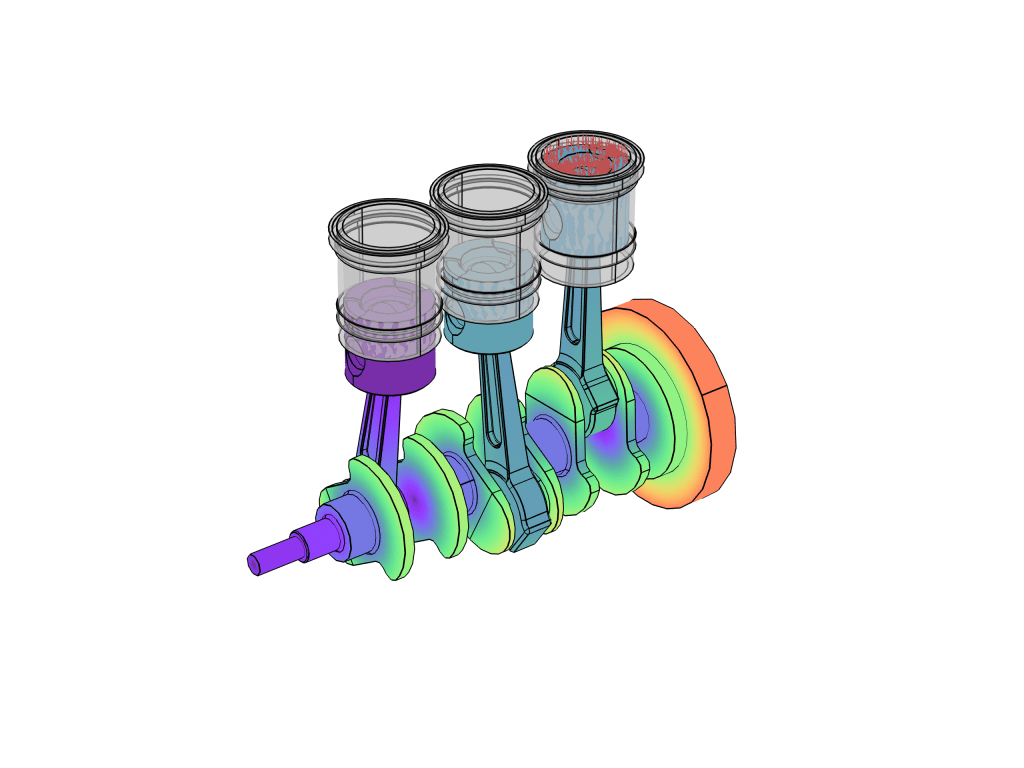

• 效果：经过这番“专业打光”，发动机的金属质感、零件之间的层次感、甚至气缸内壁的反光都栩栩如生，一张“工业大片”级别的渲染图就此诞生。

操作路径：模型开发器窗口下—“结果”节点—视图，右击“视图”添加三维视图—右击”三维视图”添加定向光源—在”定向光源”设置窗口里设置方向、光强等属性值

结尾总结：

“至此，我们已经掌握了让图像‘说话’的核心技巧。我们让微小的形变得以肉眼可见，将二维波动转化为立体山谷，像导演一样找到了最具冲击力的视角，并为场景打上了专业的灯光。一个可信且震撼的仿真图像，已经初具雏形。下一篇，我们将进入‘高级’阶段，学习如何像外科医生一样，对数据进行切片、剖析和聚焦，洞察那些隐藏在整体之下的关键细节。敬请期待！”
